Customized Malaking Sukat Serye Thrust spherical roller tindig Tagagawa, Pabrika

Malaking Sukat Serye

Ang Malaking Sukat na Serye Thrust Spherical Roller Bearing ay isang dalubhasang heavy-duty rotating component na idinisenyo upang pamahalaan ang mga makabuluhang axial load habang sabay-sabay na tinatanggap ang radial forces. Nagtatampok ang bearing series na ito ng raceway geometry kung saan ang mga roller ay nakahilig sa isang partikular na anggulo sa bearing axis, na nagpapahintulot sa load na mailipat mula sa isang raceway patungo sa isa pa sa isang tinukoy na anggulo ng contact. Ang spherical contour ng mga roller at ang kaukulang curvature ng housing washer ay ginagawang self-aligning ang mga bearings na ito, ibig sabihin, maaari nilang bayaran ang shaft deflection o mounting misalignments nang hindi tumataas ang internal friction. Ginawa mula sa high-purity bearing steel at kadalasang nilagyan ng machined brass o steel cages, ang mga malalaking unit na ito ay mahalaga para sa pagpapanatili ng mekanikal na integridad sa high-torque, low-to-medium speed industrial environment.

Magpadala ng Inquiry

THRUST SPHERICAL ROLLER · HEAVY DUTY · SELF-ALIGNING

Malaking Sukat Serye

Malaking Sukat Serye Thrust Spherical Roller Bearing

200mm hanggang 1000mm bore diameter · pinagsamang load support · matinding thrust capacity

Kakayahang Pag-align sa Sarili

Ang panloob na disenyo ay nagpapahintulot sa angular na misalignment sa pagitan ng shaft at housing, na pumipigil sa pag-load sa gilid sa mga roller.

Mataas na Axial Load Density

Ang malaking contact area sa pagitan ng mga roller at raceway ay sumusuporta sa matinding thrust capacities sa heavy-duty na vertical at horizontal shafting.

Pinagsamang Suporta sa Paglo-load

Hindi tulad ng karaniwang thrust bearings, ang spherical roller configuration ay maaaring magpanatili ng radial load hanggang 55% ng sabay-sabay na axial load.

Thermal Stability

Ang mga inhinyero na panloob na clearance at pinasadyang mga pagtatapos sa ibabaw ay nagpapadali sa pagbuo ng isang pare-parehong lubrication film, na binabawasan ang pagbuo ng init sa patuloy na operasyon.

Mga katangian ng produkto

Komposisyon ng Materyal GCR15SiMn / GCr15 High-Carbon Chromium Steel

Saklaw ng Bore Diameter 200mm hanggang 1000mm (Malaking Sukat na Kategorya)

Uri ng Cage Machined Brass (M) / Steel Type (J)

Precision Grade P6 / P5 / P4 (ISO Standard)

Operating Temperatura -30°C hanggang 200°C (depende sa lubricant at heat treatment)

Lubrication Oil Bath / Circulating Oil / High-Pressure Grease

Pangunahing mga sitwasyon ng aplikasyon

Hydroelectric Power Generation

Ginagamit sa mga vertical generator at turbine thrust blocks upang suportahan ang bigat ng umiikot na pagpupulong.

Extractive Metalurhiya

Pinagsama sa mga crusher, pulverizer, at rotary kiln kung saan nagaganap ang matinding vibration at axial shocks.

Marine Engineering

Sumusuporta sa mga propeller thrust block at heavy-duty deck na makinarya sa malalaking sasakyang pandagat.

Mabibigat na Kagamitan sa Pagbubuhat

Ginagamit sa crane pivots at oil drilling swivels na nangangailangan ng mataas na structural rigidity sa ilalim ng static at dynamic na pagkarga.

◆

Imbakan at Pagpapanatili

Ang mga bearings ay dapat na naka-imbak sa kanilang orihinal na VCI (Vapor Corrosion Inhibitor) packaging sa isang pahalang na posisyon upang maiwasan ang panloob na pagpapapangit. Ang lugar ng imbakan ay dapat mapanatili ang isang pare-pareho ang temperatura at isang relatibong halumigmig na 60% o mas mababa. Iwasang i-unpack ang unit hanggang sa sandali ng pag-install upang maiwasan ang oksihenasyon sa ibabaw.

■

Mga Kinakailangan sa Pag-install at Lubrication

Mounting Force Gumamit ng mga hydraulic nuts o induction heater para sa malalaking sukat na pag-install upang matiyak na ang bearing ay nakalagay nang pantay-pantay sa balikat ng baras.

Pagpapatunay ng Alignment Habang ang bearing ay self-aligning, ang labis na pagtabingi na lumalampas sa limitasyon ng disenyo (karaniwang 1° hanggang 3°) ay dapat itama upang matiyak ang pinakamainam na pamamahagi ng load.

Pagpili ng Lubricant Gumamit ng mga high-viscosity na langis o greases na may Extreme Pressure (EP) additives para mapanatili ang separation layer sa pagitan ng mga roller at raceway sa ilalim ng heavy thrust.

Paunang Start-up Magsagawa ng mabagal na pag-ikot ng panahon ng "break-in" upang payagan ang lubricant na umikot sa buong set ng malaking roller bago ilapat ang buong operational load.

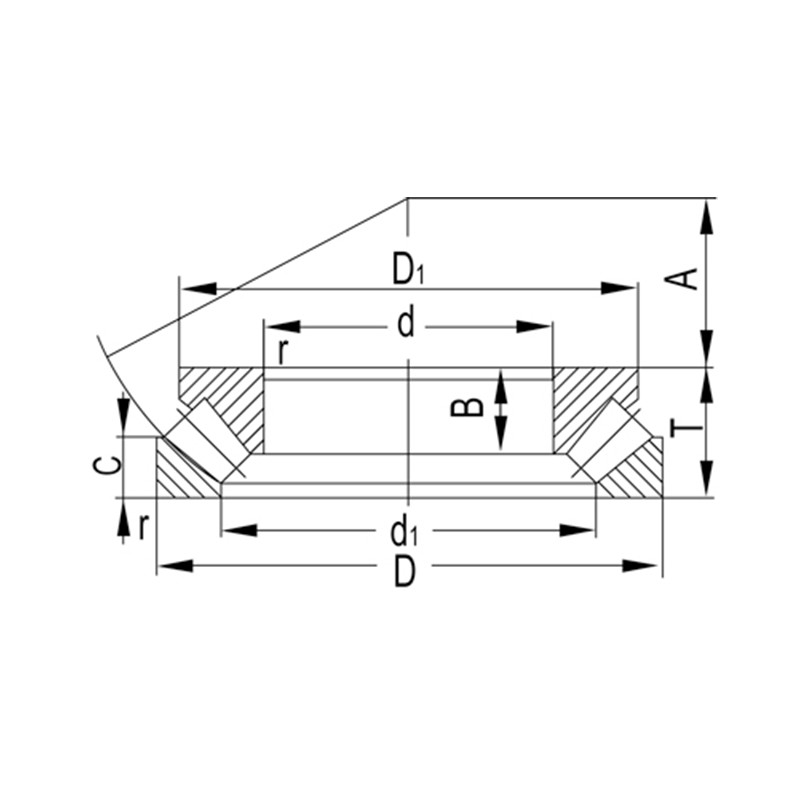

Pagtatalaga	Mga Pangunahing Dimensyon(mm)									Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	T	d1	D1	B	C	A	r(min)	Dynamic(Cr)	Static(Cor)	Grasa	Langis	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
