31300 Serye

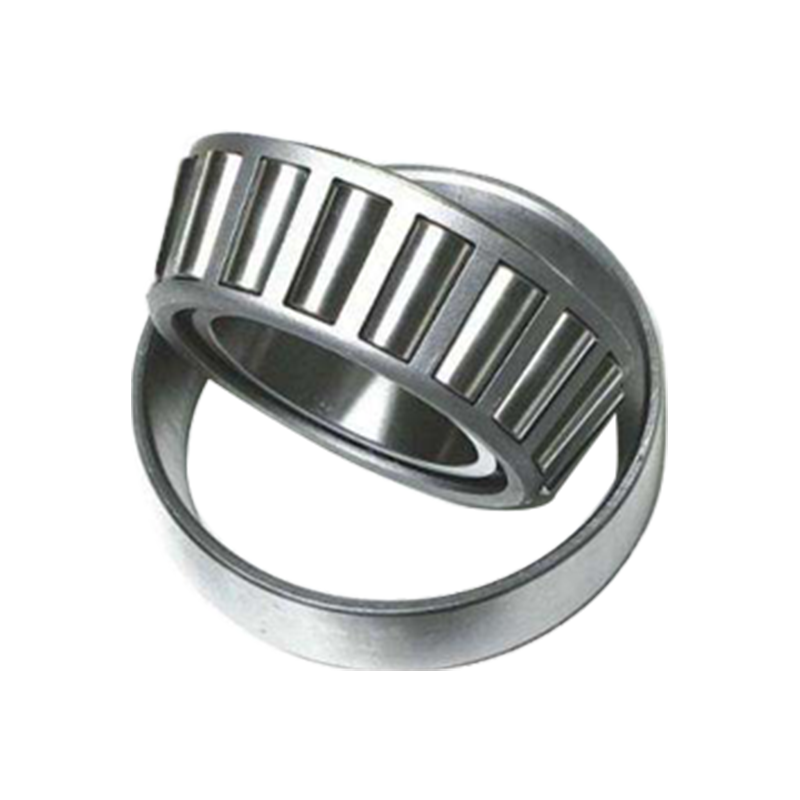

Ang 31300 Series Tapered Roller Bearing ay isang high-precision separable bearing na idinisenyo upang pamahalaan ang sabay-sabay na radial at axial load. Nagtatampok ang seryeng ito ng mas matarik na contact angle kumpara sa karaniwang tapered bearings, partikular na inengineered para magbigay ng pinahusay na axial load-carrying capacity. Ang pagpupulong ay binubuo ng apat na magkakaugnay na bahagi: ang panloob na singsing (kono), ang panlabas na singsing (tasa), tapered roller, at isang window-type na hawla. Ang internal geometry ay mathematically optimized para ang conical surface ng rollers at raceways ay nagtatagpo sa isang common apex sa bearing axis, na tinitiyak ang tunay na rolling motion at mababang friction sa panahon ng high-speed na operasyon.

Magpadala ng Inquiry

31300 SERIES · TAPERED ROLLER · STEEP ANGLE

Mataas na kapasidad ng thrust

31300 Series Tapered Roller Bearings

pinahusay na axial thrust maaaring ihiwalay ang tasa / kono profile ng logarithmic roller

Pinahusay na Axial Thrust Capacity

Ang tumaas na steepness ng 31300 series angle ay nagbibigay-daan sa bearing na suportahan ang makabuluhang thrust load sa isang direksyon habang pinapanatili ang radial stability.

Nahihiwalay na Component Design

Ang mga cup at cone assemblies ay independyente, na nagpapadali sa pinasimpleng pag-mount, pagbabawas, at mga protocol ng inspeksyon sa pagpapanatili sa industriyal na pabahay.

Katumpakan ng Pamamahagi ng Pag-load

Binabawasan ng logarithmic roller profile ang mga edge stress sa roller/raceway contact point, na nagpapahaba ng buhay ng serbisyo sa ilalim ng mabigat na mga kondisyon.

Mababang Operational Friction

Ang mga precision-ground raceway at na-optimize na surface finish ay nagpapaliit sa pagbuo ng init at pagkasira ng lubricant sa patuloy na pag-ikot.

Mga teknikal na parameter

Saklaw ng diameter ng bore 30mm - 150mm

Saklaw ng panlabas na diameter 65mm - 225mm

Saklaw ng lapad 18mm - 45mm

Anggulo ng contact Matarik na anggulo na disenyo

Dynamic na rating ng pagkarga 42kN - 280kN

Klase ng katumpakan P0 / P6 / P5

Materyal at hawla

materyal GCr15 / SAE 52100

Uri ng hawla Pinindot na bakal / machined na tanso

Pagpapanatag ng init Hanggang 150°C tuloy-tuloy

Panloob na clearance C0 / C3 / C4

Logarithmic na profile Na-optimize ang mga dulo ng roller

Mga Patlang ng Pangunahing Aplikasyon

Automotive Drivetrains

Pinagsama sa mga differential assemblies, pinion shaft, at transmission system na nangangailangan ng matibay na suporta ng axial.

Malakas na Makinarya

Ginagamit sa mga kagamitan sa konstruksyon, makinarya sa agrikultura, at mga conveyor ng pagmimina para sa pamamahala ng pinagsamang mga stress sa pagkarga.

Mga Industrial Gearbox

Inilapat sa mga yunit ng reduction gear kung saan naroroon ang mataas na torque at axial thrust sa panahon ng power transmission.

Mga Spindle ng Machine Tool

Nagbibigay ng rotational accuracy at stiffness sa pang-industriyang kagamitan sa pagpoproseso.

Mga Protokol sa Pag-install at Pagpapanatili

Pagsasaayos ng Clearance Sa panahon ng pag-install, ang axial clearance o preload ay dapat itakda nang tama. Ang maling pagsasaayos ay maaaring humantong sa maagang pagkapagod o labis na temperatura sa pagpapatakbo.

Pagkakatugma sa pagpapadulas Siguraduhin na ang lubricant (grease o oil) ay tugma sa operating temperature at speed. Dapat maabot ng mga mineral-based o synthetic na lubricant ang lahat ng contact surface bago magsimula.

Mga Kondisyon sa Imbakan Ang mga bearings ay dapat na naka-imbak sa isang tuyo, walang vibration na kapaligiran sa kanilang orihinal na moisture-proof na packaging. Ang ambient temperature ay dapat manatiling stable upang maiwasan ang condensation at kasunod na oksihenasyon.

Pag-iwas sa kontaminasyon Panatilihin ang isang malinis na kapaligiran sa pagpupulong. Ang mga solidong particle na pumapasok sa mga raceway ay maaaring magdulot ng indentation, na humahantong sa surface spalling at bearing failure.

Mga Tagapagpahiwatig ng Paghawak at Kaligtasan

Iwasan ang direktang epekto sa mga bearing ring sa panahon ng pag-install; gumamit ng mga espesyal na induction heater o mga tool sa pagpindot para sa pag-mount. Regular na subaybayan ang mga signature ng vibration at thermal output sa panahon ng paunang run-in para i-verify ang integridad ng seating at alignment. Ang mga proteksiyon na anti-corrosion na langis na inilapat sa pabrika ay hindi dapat alisin maliban kung ang partikular na sistema ng pagpapadulas ay nangangailangan ng espesyal na base oil.

Pagtatalaga	Mga pangunahing sukat (mm)			Mga pangunahing rating ng pagkarga（KN）		Pu	Mga rating ng bilis（rpm）		Timbang(Kg)	ISO335	Mga sukat (mm)							Mga sukat ng abutment at fillet （mm）									Halaga
Pagtatalaga	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Mga Rate ng Bilis	Nililimitahan ang Bilis	Timbang(Kg)	Mga Dimensyon (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(max)	db(min)	Da(min)	Da(max)	Db(min)	Ca(min)	Cb(min)	ra(max)	rb(max)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
