LM Series Standard Linear Sliding Bearing ay isang mataas na pagganap na linear na bahagi ng paggalaw na malawakang ginagamit sa iba't ibang kagamitan sa mekanikal at automation. Ang serye ng mga bearings na ito ay gawa sa de-kalidad na bakal at may mahusay na paglaban sa pagsusuot at paglaban ng kaagnasan, at maaaring makatiis ng mataas na naglo-load at bilis. Ang disenyo ng istruktura nito ay ginagawang madali ang pag -install at katugma sa iba't ibang mga gabay sa riles ng tren upang matiyak ang pagiging maayos at kawastuhan ng linear na paggalaw. Ang panloob at panlabas na singsing ng mga serye ng LM ay ang katumpakan na makina at naitugma sa mga de-kalidad na bola upang mabawasan ang alitan at pagbutihin ang kahusayan sa pagpapatakbo. Bilang karagdagan, ang seryeng ito ng mga bearings ay may mahusay na kakayahang umangkop sa temperatura at mga kakayahan sa anti-polusyon, at angkop para sa pagtatrabaho sa malupit na mga kapaligiran. Ang mga ito ay mainam na mga pagpipilian para sa pang -industriya na automation, robot, mga tool ng makina ng CNC at iba pang mga patlang. Sa pamamagitan ng makatuwirang pagpapanatili at pangangalaga, ang buhay ng mga serye ng serye ng serbisyo ay maaaring makabuluhang mapalawak, na tinitiyak ang matatag na operasyon ng kagamitan.
Ang LM Series awtomatikong paghahatid ng pamantayang linear ball tindig ay inhinyero para sa makinis, tumpak na linear na paggalaw sa hinihingi ang mga pang -industriya na aplikasyon. Bilang isang kritikal na sangkap sa mga awtomatikong sistema, ang aming mga linear bearings ay naghahatid ng pambihirang pagganap na may kaunting alitan.
| Parameter | Pagtutukoy |
|---|---|
| Materyal | High-carbon chromium na nagdadala ng bakal |
| Kapasidad ng pag -load | Dynamic: 1.96KN, Static: 3.92KN |
| Temperatura ng pagpapatakbo | -20 ° C hanggang 120 ° C. |
| Grado ng katumpakan | P0, P6, P5 Magagamit |
| Mga karaniwang sukat | LM6UU hanggang LM50UU |
| Uri ng selyo | Mga pagpipilian na doble o goma |
Aming LM Series linear ball bearings ay malawakang ginagamit sa:
Kumpara sa maginoo na linear bearings, ang LM Series awtomatikong pamantayan sa paghahatid Mga alok:
Ang LM Series linear motion bearings ay katugma sa karaniwang shafting at maaaring palitan ang karamihan sa mga yunit ng linear na may linear. Tampok ang aming mga bearings:
Magagamit sa mga karaniwang sukat mula sa LM6UU hanggang LM50UU. Ang mga pasadyang pagsasaayos na magagamit para sa mga dalubhasang aplikasyon sa Mga awtomatikong sistema ng paghahatid at pang -industriya na automation. $

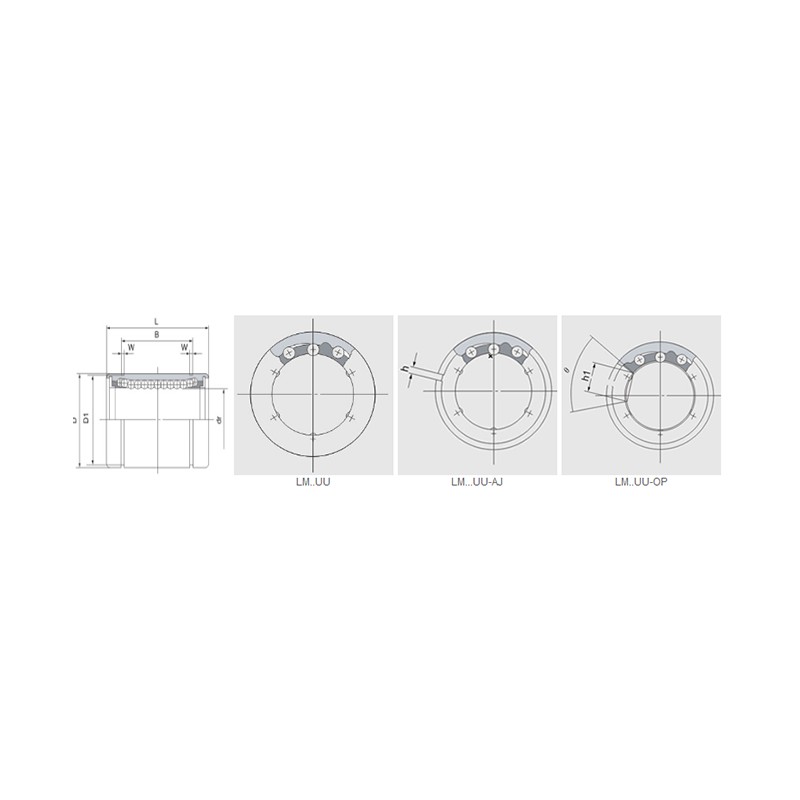

Mga Parameter ng Produkto
| Resin retainer | Nominal shaft diameter | dr | Pangunahing sukat at pagpapaubaya | Eccentricity | Radial Clearance (MAX) | Pangunahing Rating ng Pag -load (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm ... uu | Ball circuit | Timbang (kg) | LM ... uu-aj | Ball circuit | Timbang | Lm ... uu-op | Ball circuit | Timbang (kg) | mm | mm | Tolerance | Tolerance | D mm | Tolerance (μM) | L mm | Tolerance (μM) | B mm | Tolerance (μM) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Katumpakan | Mataas | Dynamic | Static | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| LM6UU | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| LM8UU | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-OP | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 $ | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
