23200 Serye

Ang 23200 series na spherical roller bearings ay isang uri ng bearings na angkop para sa mabigat na load at shock load condition, na may mahusay na self-aligning performance, na maaaring awtomatikong ayusin ang angular error na nabuo ng bearing dahil sa shaft misalignment o housing misalignment. Ang mga roller ng mga bearings na ito ay spherical sa hugis, at ang mga raceway ng panloob at panlabas na mga singsing ay spherical din, na nagbibigay-daan sa kanila na epektibong ipamahagi ang mga karga, bawasan ang friction at pagkasira, at pahabain ang buhay ng serbisyo.23200 series ay karaniwang ginagamit sa mga pang-industriya na larangan, tulad ng mga makinarya sa pagmimina, metalurhiko na kagamitan, mga conveyor at mabibigat na makinarya na maaaring umangkop sa mga mataas na kagamitan, conveyor at mabibigat na makina. bilis at matinding temperatura na kinakailangan sa pagtatrabaho.

Magpadala ng Inquiry

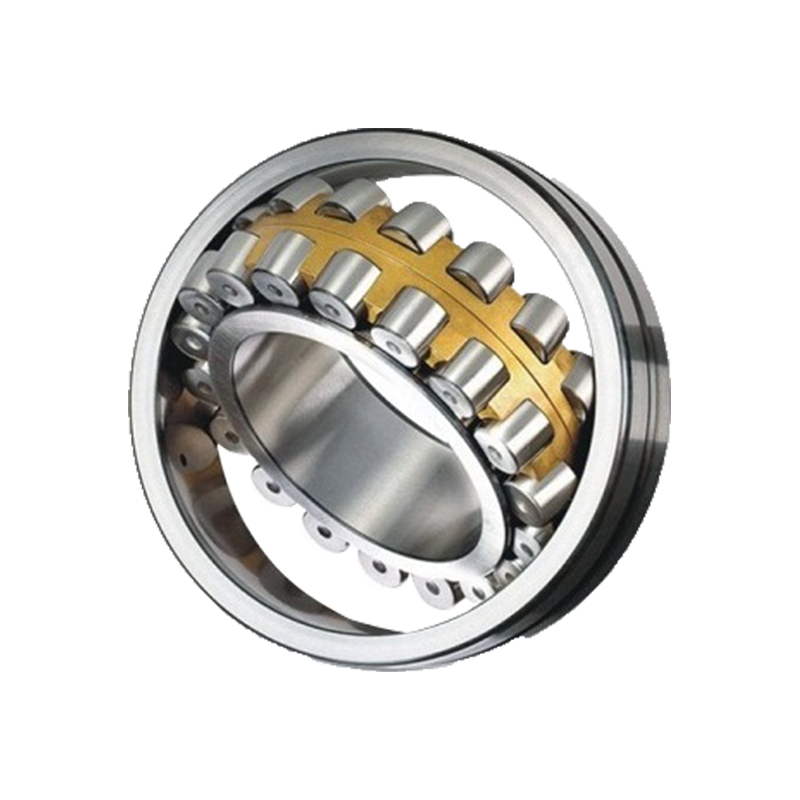

23200 Series Spherical Roller Bearing

Ang 23200 series spherical roller bearing ay tumatanggap ng radial load at bidirectional axial load sa pamamagitan ng double-row symmetrical roller configuration nito. Ang panlabas na singsing ay nagsasama ng isang spherical raceway na nagbibigay-daan sa self-alignment, na nagbibigay-daan sa angular misalignment sa pagitan ng shaft at housing. Nagtatampok ang seryeng ito ng na-optimize na roller geometry na may machined brass o steel cage na nagpapanatili ng roller spacing sa ilalim ng iba't ibang kondisyon ng pagkarga. Gumagana ang bearing sa loob ng hanay ng temperatura na -30°C hanggang 150°C para sa karaniwang mga retainer ng bakal. Ang bawat unit ay may kasamang logarithmic na profile sa mga roller at raceway upang mabawasan ang mga stress sa gilid. Ang panloob na clearance group na CN ay karaniwan, na may C3 at C4 na magagamit sa pagtutukoy. Ang mga rating ng pag-load ay sumusunod sa mga pamamaraan ng pagkalkula ng ISO 281.

Mga Pangunahing Kalamangan

Ang kompensasyon ng maling pagkakahanay hanggang 2 degrees sa ilalim ng mga static na kondisyon o 1.5 degrees sa ilalim ng dynamic na operasyon
Ang double-row roller arrangement ay namamahagi ng mga radial load sa dalawang linya ng contact
Mapapalitang dimensional na mga parameter ayon sa ISO 15:2017 standard
Through-hardened bearing steel na may 58-62 HRC surface hardness
Matatanggal na inner ring para sa pag-mount sa cylindrical o tapered adapter sleeves

Mga Katangian ng Produkto

Saklaw ng diameter ng bore	40 mm hanggang 200 mm
Saklaw ng panlabas na diameter	80 mm hanggang 420 mm
Saklaw ng lapad	23 mm hanggang 138 mm
Dynamic na rating ng pagkarga (C)	98 kN hanggang 1680 kN
Static load rating (C0)	127 kN hanggang 2360 kN
Nililimitahan ang bilis (grasa)	2000 rpm hanggang 5000 rpm
Nililimitahan ang bilis (langis)	2600 rpm hanggang 6700 rpm
Mga pagpipilian sa materyal ng hawla	Tanso, bakal, polyamide
Mga klase sa panloob na clearance	CN, C3, C4

Mga Sitwasyon ng Application

Mga vibrating screen at sira-sira na drive sa pinagsama-samang pagpoproseso
Mga pang-industriya na gearbox na may mga kinakailangan sa pagpapalihis ng baras
Mga pangunahing shaft ng wind turbine at mekanismo ng yaw/pitch
Mga rolyo sa paggawa ng papel at mga cylinder sa pagpapatuyo
Mga conveyor sa pagmimina na may mahabang shaft span
Steel mill tuloy-tuloy na kagamitan sa paghahagis

Mga Madalas Itanong

Anong paraan ng pagpapadulas ang nalalapat sa 23200 series?

Ang grease lubrication na may NLGI grade 2 o 3 lithium-complex soap ay pamantayan para sa mga bilis na mas mababa sa 70% ng paglilimita ng bilis. Nalalapat ang sirkulasyon ng langis o oil bath lubrication kapag lumampas sa 100°C ang temperatura ng pagpapatakbo o ang bilis ay lumalapit sa limitasyong halaga.

Paano pumili ng tamang panloob na clearance?

Ang CN clearance ay nababagay sa normal na operating temperature sa pagitan ng 20°C at 80°C na may steel shaft. Nalalapat ang C3 clearance kapag ang pagkakaiba ng temperatura sa pagitan ng inner ring at housing ay lumampas sa 15°C o kapag ang interference fit ay lumampas sa 0.05% ng shaft diameter.

Ano ang nagpapahiwatig ng pangangailangan sa pagpapalit ng tindig?

Pagtaas sa operating amplitude ng vibration na lumalampas sa ISO 10816-3 threshold, pagtaas ng temperatura ng bearing housing sa itaas 95°C sa ilalim ng pare-parehong pagkarga, o naririnig na paggiling ng metal habang umiikot.

Mga Pag-iingat sa Pag-install

Paraan ng pag-mount

Gumamit ng induction heater upang pantay na palawakin ang panloob na singsing. Limitado ang maximum na temperatura ng pag-init sa 110°C para sa standard bearing steel. Huwag lumampas sa 120°C para maiwasan ang tempering effect sa tigas.

Rekomendasyon ng shaft fit

Para sa rotating shaft application, gumamit ng interference fit na may f6 o m6 tolerance. Para sa mga nakatigil na aplikasyon ng baras, gamitin ang h6 o h7 transition fit. Inirerekomenda ang housing bore tolerance bilang H7 para sa split housing o P6 para sa solid housing.

Agwat ng pagpapadulas

I-regrease tuwing 1000 oras ng pagpapatakbo o tatlong buwang panahon sa ilalim ng normal na mga kondisyon. Para sa mga nakapaligid na temperatura na higit sa 70°C, bawasan ang pagitan ng muling pagbabalik sa 500 oras.

Mga kondisyon ng imbakan

Itabi sa orihinal na packaging na may buo ang corrosion inhibitor. Ambient humidity sa ibaba 65% RH, temperatura range 0°C hanggang 40°C. Iwasan ang pagsasalansan ng higit sa tatlong papag.

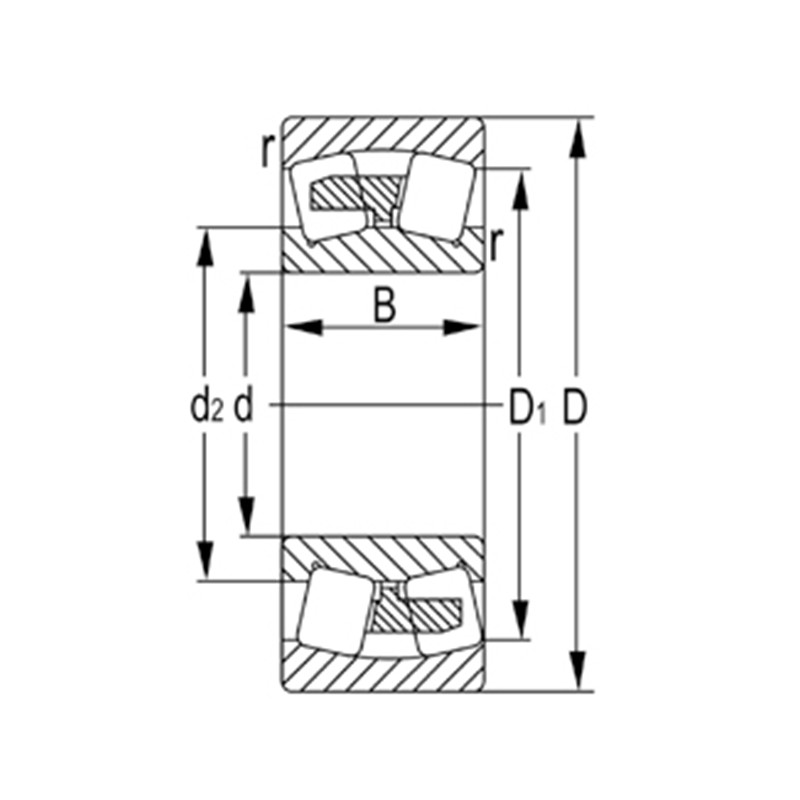

Pagtatalaga	Mga Pangunahing Dimensyon(mm)				Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	rs min	Dynamic(Cr)	Static(Cor)	Grasa	Langis	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
