SPHERICAL ROLLER · SELF-ALIGNING · HIGH LOAD DENSITY

22200 Serye

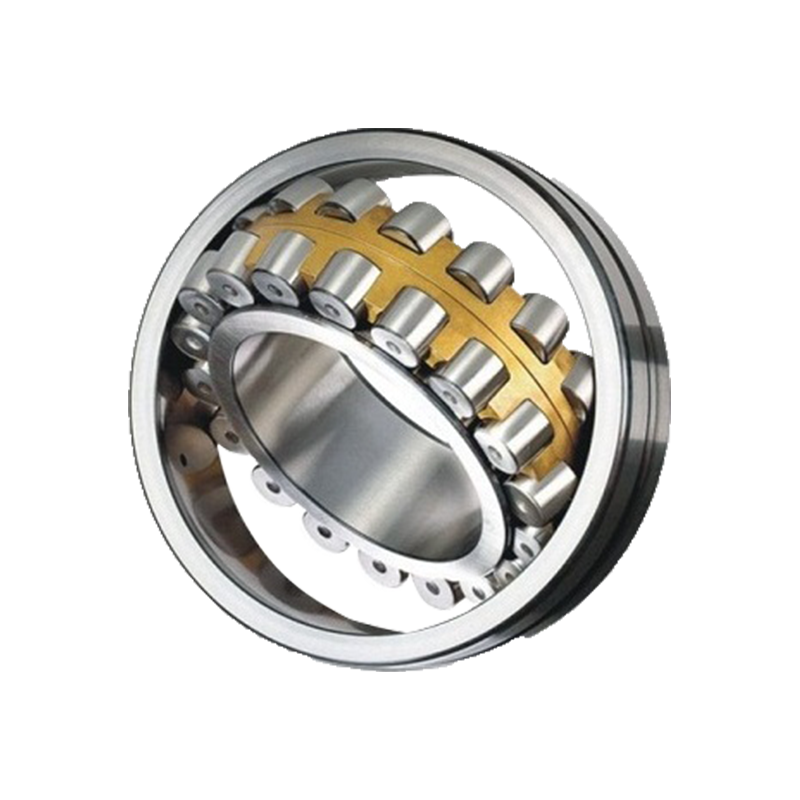

22200 Serye Spherical Roller Bearing

1° hanggang 2.5° na kompensasyon sa hindi pagkakapantay-pantay · malalaking diameter na mga roller · tugma sa manggas ng adaptor

1-2.5°

Maling pagkakahanay

W33

Lubrication groove

1:12

Tapered bore na opsyon

C3-C4

Panloob na clearance

Kabayaran sa Pagkakamali

Ang kakayahan sa self-aligning ay nagbibigay-daan sa isang angular deviation na 1° hanggang 2.5°, depende sa partikular na laki ng bearing at mga kondisyon ng pagkarga.

Mataas na Load Capacity

Ang mga roller na may malalaking diameter at na-optimize na profile ng raceway ay nag-maximize sa mga dynamic at static na rating ng pagkarga.

Thermal Stability

Ang mga precision-ground surface at internal clearance ay nagbibigay-daan para sa pare-parehong pagganap sa panahon ng mataas na temperatura na mga operasyon.

Maramihang Pag-mount

Compatible sa adapter sleeves o withdrawal sleeves para sa madaling pag-install sa makinis o stepped shafts.

Materyal at konstruksiyon

Komposisyon ng Materyal High-Carbon Chromium Bearing Steel (GCr15)

Mga Variant ng Cage Pinindot na Bakal (CC), Machined Brass (CA), o Reinforced Polymer

Uri ng Bore Cylindrical Bore / Tapered Bore (1:12)

Katumpakan at clearance

Klase ng Pagpaparaya P0 (Normal), P6, o P5 na Mga Antas ng Katumpakan

Panloob na Clearance C0, C2, C3, o C4 (Radial Clearance)

Tampok ng pagpapadulas W33 (Peripheral Groove at Tatlong Lubrication Holes)

Mga kapaligiran ng aplikasyon

M Pagmimina at Pag-quarry Pinagsama sa mga crusher, vibrating screen, at conveyor system na nakalantad sa mabibigat na debris at impact.

P Industriya ng Pulp at Papel Suporta para sa malalaking diameter na mga drying cylinder at press roll na nangangailangan ng tumpak na pagkakahanay ng baras.

S Pagproseso ng Metal Ginagamit sa rolling mill at tuluy-tuloy na casting equipment na napapailalim sa matinding thermal at mechanical stress.

G Power Generation Natagpuan sa wind turbine main shaft at gearbox assemblies para sa maaasahang torque transmission.

Kapaligiran sa Imbakan

Ang mga bearings ay dapat itago sa kanilang orihinal na selyadong packaging at nakaimbak sa isang malinis, tuyo na lugar na may isang matatag na temperatura. Ang kamag-anak na kahalumigmigan ay hindi dapat lumampas sa 60% upang maiwasan ang kaagnasan sa ibabaw. Ang malalaking diameter na 22200 series bearings ay dapat na nakaimbak na nakahiga upang maiwasan ang potensyal na pagpapapangit ng singsing sa mahabang panahon.

Pag-install at Pagpapanatili

Lakas ng Pag-mount Huwag kailanman hampasin nang direkta ang tindig. Gumamit ng induction heater para sa hot mounting o hydraulic nut para sa tapered bore seating para matiyak ang pantay na pamamahagi ng pressure.

Pamamahala ng pagpapadulas Tiyaking tumutugma ang uri ng pampadulas sa mga kinakailangan sa lagkit ng bilis ng pagpapatakbo. Para sa W33 series bearings, muling mag-lubricate sa pamamagitan ng outer ring groove upang maalis ang mga contaminant.

Pagpapatunay ng Clearance Kapag nag-i-install ng tapered bore bearings, sukatin ang pagbawas sa radial internal clearance gamit ang feeler gauge upang kumpirmahin ang tamang interference fit.

Kontrol sa Kontaminasyon Panatilihin ang integridad ng sealing (gamit ang labyrinth o contact seal) upang maiwasan ang pagpasok ng mga nakasasakit na particle at moisture.

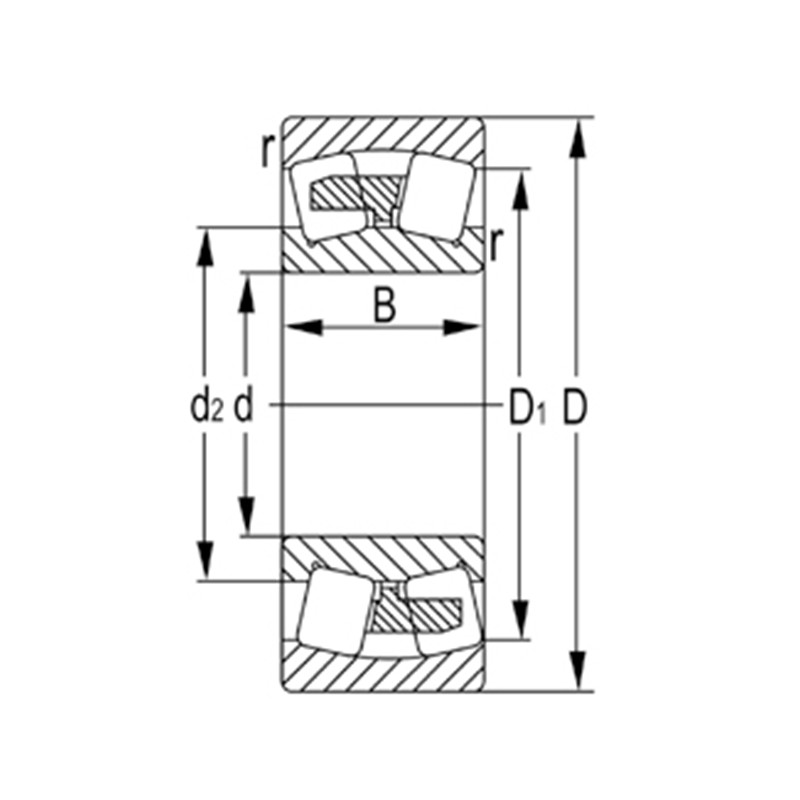

Pagtatalaga	Mga Pangunahing Dimensyon(mm)				Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	rs min	Dynamic(Cr)	Static(Cor)	mantika	Langis	(kg)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205K	25	52	18	1	36.5	36	6500	10000	0.182
22205KW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206K	30	62	20	1	49	49	5700	8800	0.282
22206KW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207K	35	72	23	1.1	69.5	71	4900	7500	0.437
22207KW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208K	40	80	23	1.1	79	88.5	4300	6600	0.515
22208KW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209K	45	85	23	1.1	82.5	95	3800	5900	0.572
22209KW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210K	50	90	23	1.1	86	102	3500	5300	0.616
22210KW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211K	55	100	25	1.5	118	144	3200	4900	0.79
22211KW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212K	60	110	28	1.5	115	147	2900	4500	1.13
22212KW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213K	65	120	31	1.5	143	179	2700	4200	1.47
22213KW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214K	70	125	31	1.5	154	201	2500	3900	1.52
22214KW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215K	75	130	31	1.5	166	223	2300	3600	1.61
22215KW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216K	80	140	33	2	213	277	2200	3400	1.94
22216KW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217K	85	150	36	2	251	320	2100	3200	2.43
22217KW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218K	90	160	40	2	292	385	1900	3000	3.16
22218KW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219K	95	170	43	2.1	294	390	1800	2800	4.01
22219KW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220K	100	180	46	2.1	315	415	1700	2700	4.84
22220KW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222K	110	200	53	2.1	410	570	1600	2400	7.04
22222KW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224K	120	215	58	2.1	485	700	1400	2200	8.89
22224KW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226K	130	230	64	3	570	790	1300	2000	10.9
22226KW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228K	140	250	68	3	685	975	1200	1900	13.7
22228KW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230K	150	270	73	3	775	1160	1100	1700	17.7
22230KW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232K	160	290	80	3	870	1290	1000	1600	22.2
22232KW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234K	170	310	86	4	1000	1520	980	1500	27.3
22234KW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236K	180	320	86	4	1040	1610	920	1400	28.6
22236KW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238K	190	340	92	4	1160	1810	860	1300	35.8
22238KW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240K	200	360	98	4	1310	2010	820	1300	43
22240KW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244K	220	400	108	4	1580	2460	730	1100	59.1
22244KW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248K	240	440	120	4	1940	3100	660	1000	80
22248KW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252K	260	480	130	5	2230	3600	610	930	104
22252KW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256K	280	500	130	5	2310	3800	560	860	110
22256KW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260K	300	540	140	5	2670	4350	510	790	138
22260KW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
