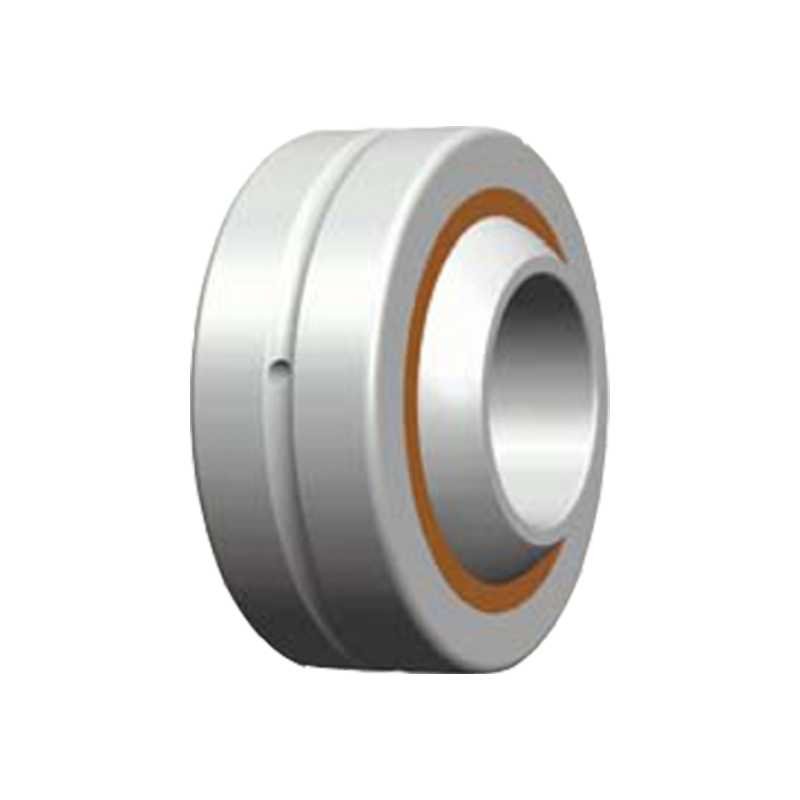

Ang GEBK ... S spherical sliding tindig ay isang mataas na pagganap na tindig na malawakang ginagamit sa iba't ibang mga kagamitan sa makina. Ang ganitong uri ng tindig ay binubuo ng isang panloob na singsing, isang panlabas na singsing at isang spherical sliding surface. Maaari itong makatiis ng malaking axial at radial load at magbigay ng mahusay na kawastuhan ng paggalaw at katatagan. Ang natatanging disenyo nito ay ginagawang mas madali ang pag -install at pagpapanatili, epektibong binabawasan ang alitan at pagsusuot, at nagpapalawak ng buhay ng serbisyo. Ang GEBK ... S spherical sliding bearings ay gawa sa mga de-kalidad na materyales, may mahusay na pagtutol ng kaagnasan at paglaban ng mataas na temperatura, at angkop para sa mga kondisyon ng pagtatrabaho sa mga malupit na kapaligiran. Bilang karagdagan, ang kakayahan sa self-centering nito ay nagbibigay-daan sa kagamitan upang mapanatili ang mahusay na mga kondisyon ng operating kapag may kaunting kawalan ng timbang. Malawakang ginagamit ito sa mga sasakyan, pang -industriya na makinarya, aerospace at iba pang mga patlang, at isang mahalagang bahagi ng pagkamit ng mahusay at maaasahang operasyon.

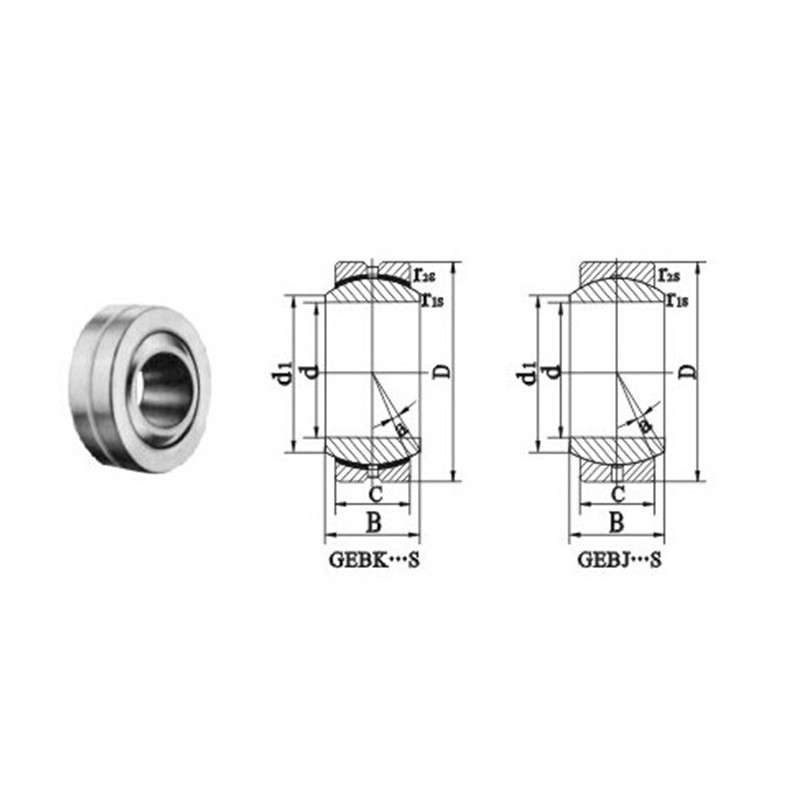

Mga Parameter ng Produkto
| Pagtatalaga | Mga Dimensyon (mm) | Mga Rating ng Pag -load (KN) | α · ≈ | Timbang (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | D1 min | R1S min | R2S min | C | Co | |||
| GEBK5S | 5 | 16 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.3 | 7.8 | 13 | 0.009 |
| GEBK6S | 6 | 18 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.3 | 9.8 | 13 | 0.013 |
| GEBK8S | 8 | 22 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.8 | 16 | 14 | 0.024 |
| GEBK10S | 10 | 26 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 10 | 23 | 14 | 0.039 |
| GEBK12S | 12 | 30 | 16 | 12 | 15.4 | 0.3 | 0.6 | 13 | 31 | 13 | 0.058 |
| GEBK14S | 14 | 34 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 17 | 40 | 16 | 0.084 |
| GEBK16S | 16 | 38 | 21 | 15 | 19.4 | 0.3 | 0.6 | 21 | 50 | 15 | 0.111 |
| GEBK18S | 18 | 42 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 26 | 61 | 15 | 0.16 |
| GEBK20S | 20 | 46 | 25 | 18 | 24.4 | 0.3 | 0.6 | 31 | 73 | 15 | 0.21 |
| GEBK22S | 22 | 50 | 28 | 20 | 25.8 | 0.3 | 0.6 | 38 | 88 | 15 | 0.26 |
| GEBK25S | 25 | 56 | 31 | 22 | 29.6 | 0.6 | 0.6 | 47 | 110 | 15 | 0.39 |
| GEBK30S | 30 | 66 | 37 | 25 | 34.8 | 0.6 | 0.6 | 63 | 148 | 17 | 0.61 |
| GEBJ5S | 5 | 13 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.2 | 9 | 13 | 0.007 |
| GEBJ6S | 6 | 16 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.1 | 12 | 13 | 0.01 |
| GEBJ8S | 8 | 19 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.5 | 20 | 13 | 0.016 |
| GEBJ10S | 10 | 22 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 9.6 | 28 | 13 | 0.031 |
| GEBJ12S | 12 | 26 | 16 | 12 | 15.4 | 0.3 | 0.6 | 12 | 37 | 13 | 0.055 |
| GEBJ14S | 14 | 28 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 16 | 49 | 15 | 0.078 |
| GEBJ16S | 16 | 32 | 21 | 15 | 19.4 | 0.3 | 0.6 | 20 | 61 | 15 | 0.095 |
| GEBJ18S | 18 | 35 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 25 | 74 | 15 | 0.14 |
| GEBJ20S | 20 | 40 | 25 | 18 | 24.4 | 0.3 | 0.6 | 30 | 89 | 15 | 0.18 |
| GEBJ22S | 22 | 42 | 28 | 20 | 25.8 | 0.3 | 0.6 | 36 | 108 | 15 | 0.21 |
| GEBJ25S | 25 | 47 | 31 | 22 | 29.6 | 0.6 | 0.6 | 45 | 130 | 15 | 0.35 |
| GEBJ30S $ $ | 30 | 55 | 37 | 25 | 34.8 | 0.6 | 0.6 | 61 | 178 | 15 | 0.56 |
