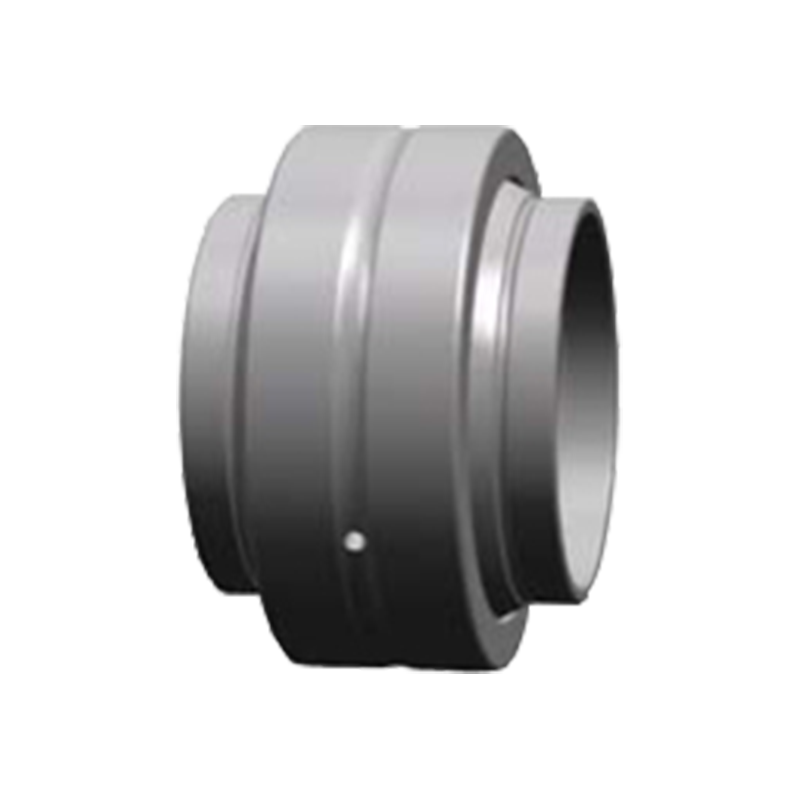

Ang GE...LO spherical plain bearings ay mga high-performance bearings na malawakang ginagamit sa mechanical engineering at automation field. Ang disenyo nito ay nagbibigay-daan sa mga bearings na makatiis sa mga kargada sa maraming dimensyon at umangkop sa mga kumplikadong kapaligiran sa pagtatrabaho. Ang serye ng mga bearings na ito ay gawa sa mga de-kalidad na materyales at may mahusay na wear resistance at corrosion resistance, na maaaring epektibong pahabain ang kanilang buhay ng serbisyo. Bilang karagdagan, ang GE...LO bearings ay mayroong self-lubricating na mga katangian, binabawasan ang mga gastos sa pagpapanatili at downtime, at pagpapabuti ng kahusayan sa pagpapatakbo ng kagamitan. Ang natatanging spherical contact na disenyo nito ay maaaring makatiis ng malalaking radial at axial load at angkop para sa operasyon sa ilalim ng vibration at shock condition. Ito ay malawakang ginagamit sa aerospace, pagmamanupaktura ng sasakyan, kagamitang metalurhiko at iba pang kagamitang pang-industriya upang magbigay ng matatag at maaasahang suporta para sa iba't ibang makinarya.
Ang GE...LO series na spherical plain bearings ay partikular na inengineered para sa mga awtomatikong transmission application kung saan ang oscillating motion, mataas na load, at limitadong maintenance access ay mga kritikal na salik. Nagtatampok ng steel-on-PTFE composite sliding surface, nagbibigay ang bearing ng walang maintenance na operasyon na may mahusay na wear resistance at mababang friction coefficient. Binabayaran ng spherical na panloob na disenyo ng singsing ang angular na misalignment sa pagitan ng shaft at housing, na nagpapababa ng stress sa mga nakapaligid na bahagi ng transmission. Ang bearing ay pre-lubricated na may espesyal na grasa na nananatiling epektibo sa malawak na hanay ng temperatura na -40°C hanggang 150°C. Ang pagtatalaga ng LO ay nagpapahiwatig na ang tindig ay nilagyan ng lubrication groove at mga butas sa panlabas na singsing, na nagpapahintulot para sa relubrication kung kinakailangan. Kasama sa mga karaniwang application ang shift selector pivots, linkage joints, at actuator mounting point sa mga modernong awtomatikong transmission.
Ipinapahiwatig ng LO na ang tindig ay nilagyan ng lubrication groove at lubrication hole sa panlabas na singsing. Nagbibigay-daan ito para sa muling pagpapadulas sa panahon ng mga agwat ng serbisyo kung ang application ay humihingi ng pinahabang mga ikot ng pagpapanatili o kung ang bearing ay nakalantad sa mataas na antas ng kontaminasyon.
Sa ilalim ng normal na mga kondisyon ng operating na may wastong pagkakahanay at pagkarga, ang GE...LO bearings ay nagbibigay ng buhay ng serbisyo na higit sa 500,000 oscillation cycle. Ang PTFE composite sliding surface ay nagbibigay ng mahusay na wear resistance at nagpapanatili ng mababang friction sa pagpapatakbo ng bearing.
Oo, ang PTFE composite sliding surface ay nagbibigay ng likas na lubrication, na ginagawang walang maintenance ang bearing para sa karamihan ng mga application. Ang tampok na LO ay isang opsyonal na kakayahan para sa malalang kondisyon ng pagpapatakbo, hindi isang kinakailangan para sa normal na serbisyo.
Ang GE...LO bearings ay kayang tumanggap ng angular misalignment hanggang 6 degrees sa pagitan ng shaft at housing. Ang paglampas sa limitasyong ito ay maaaring magdulot ng pag-load sa gilid at mabawasan ang pagganap ng bearing at buhay ng serbisyo.

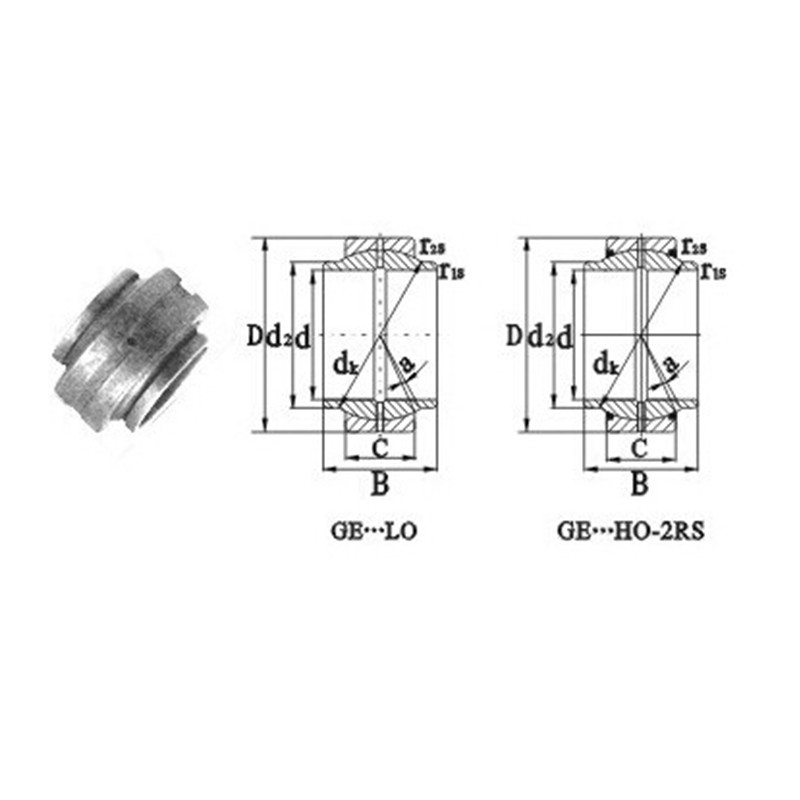

Mga Parameter ng Produkto
| Pagtatalaga | Mga Dimensyon (mm) | α· ≈ | Mga Rating ng Pag-load (KN) | Timbang (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2 min | D | B | C | dk | r1s min | r2s min | C | CO | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
