Serye ng UCT

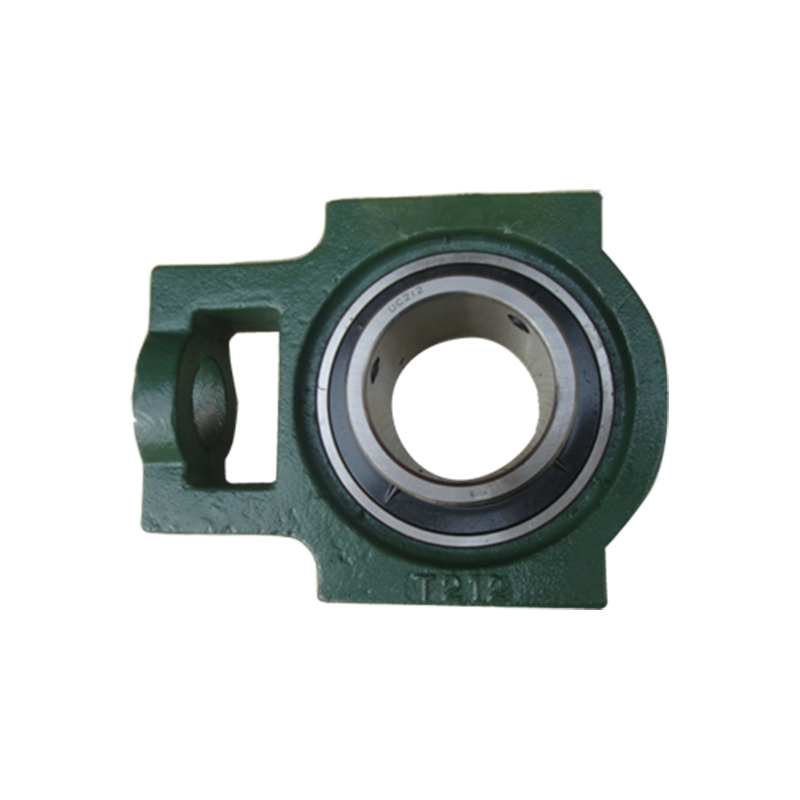

Ang UCT Series Pillow Block Ball Bearings , madalas na tinutukoy bilang take-up unit bearings, ay binubuo ng isang precision-machined Uri ng UCT cast iron housing at isang GCR15 chrome steel insert bearing na may spherical outer diameter. Ang partikular na pagsasaayos na ito ay inengineered upang mapadali ang pagsasaayos ng tensyon at pag-align ng baras sa loob ng mga mekanikal na sistema. Nagtatampok ang housing ng sliding slot sa mga gilid nito, na nagpapahintulot sa buong unit na gumalaw kasama ang isang frame o rail. Ang disenyong ito ay pangunahing ginagamit para sa pagpapanatili ng tensyon ng sinturon o pagsasaayos ng gitnang distansya ng mga umiikot na shaft sa mga conveyor system at power transmission assemblies.

Magpadala ng Inquiry

UCT SERakoES · TENSIONING · SELF-ALIGNING · SLIDE DESIGN

Serye ng UCT Tensioning Unit Frame na may Bearing Insert

pagsasaayos ng frame-slide spherical na panlabas na singsing nipple na may mantika

Structural Tensioning Capability

Ang pinagsama-samang disenyo ng frame-slide ay nagbibigay-daan para sa linear adjustment, na tinitiyak ang pare-parehong belt o chain tension nang hindi nangangailangan ng kumpletong pag-disassembly ng system.

Self-Aligning Geometry

Ang panloob na UC series insert bearing ay nagtatampok ng spherical outer ring na tumutugma sa concave bore ng housing, na nagbibigay ng kompensasyon sa mga maliliit na shaft misalignment o mounting na mga kamalian.

Pamamahala ng Dynamic na Pagkarga

Ginawa gamit ang high-carbon chromium bearing steel, ang mga panloob na karera at bola ay nagbibigay ng pare-parehong pamamahagi ng pagkarga sa ilalim ng iba't ibang bilis ng pag-ikot.

Pagse-sealing at Lubrication Efficiency

Nilagyan ng standard grease nipple at multi-lip seal system, pinipigilan ng unit ang pagpasok ng alikabok at moisture habang pinapanatili ang lubricant para sa pinahabang agwat ng serbisyo.

Mga teknikal na katangian

Materyal sa pabahay Cast iron / naselyohang bakal

Uri ng pagpasok ng bearing UC series (set screw locking)

Saklaw ng diameter ng baras 12mm hanggang 50mm

Pagsasaayos ng paglalakbay 25mm hanggang 60mm

Sistema ng pagbubuklod Multi-lip felt seal

Angkop sa pagpapadulas Karaniwang grease nipple M6 / M8

Mga karaniwang pang-industriya na sitwasyon ng aplikasyon

Conveyor Tensioning System

Ginagamit sa dulo ng buntot ng mga conveyor ng sinturon upang ayusin ang kahabaan ng sinturon at maiwasan ang pagkadulas habang nagdadala ng materyal.

Makinarya sa Agrikultura

Nagtatrabaho sa mga harvester at grain elevator kung saan dapat i-calibrate ang shaft positioning para sa iba't ibang uri ng pananim.

Mga Linya sa Tela at Packaging

Isinama sa makinarya na nangangailangan ng tumpak na pagsubaybay ng mga sinturon at chain sa mga high-speed production environment.

Pang-industriya na Tagahanga at Blower

Pinapadali ang pag-align ng belt-driven na motor assemblies para mabawasan ang vibration at pagkawala ng kuryente.

Protokol sa Pag-install at Pagpapanatili

Pagpapatunay ng Alignment Tiyakin na ang mga sliding track ay parallel at walang mga debris bago i-mount ang UCT housing upang maiwasan ang pagbubuklod sa panahon ng pagsasaayos.

Pag-calibrate ng Torque Ang mga turnilyo ng set ay dapat na higpitan sa tinukoy na mga halaga ng torque upang maiwasan ang pagkadulas ng baras nang hindi nagiging sanhi ng pagpapapangit ng panloob na singsing.

Dalas ng pagpapadulas Sa ilalim ng karaniwang mga temperatura sa pagpapatakbo (-20°C hanggang 100°C), dapat na lagyang muli ang grasa batay sa mga oras ng pagpapatakbo at antas ng alikabok sa kapaligiran.

Mga Kondisyon sa Imbakan Ang mga yunit ay dapat na nakaimbak sa isang tuyo, kontrolado ng temperatura na kapaligiran sa loob ng kanilang orihinal na anti-kalawang na packaging upang maiwasan ang atmospheric corrosion ng mga ibabaw ng tindig.

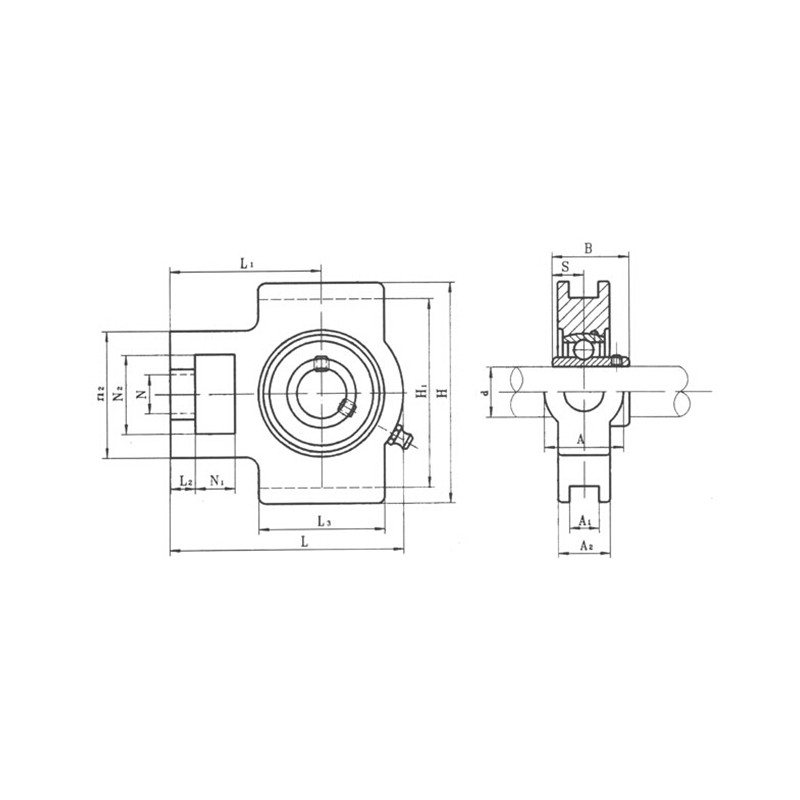

Modelo	Sukat（mm）																Uri ng Bearing	Uri ng Bahay	Timbang (may upuan)
Modelo	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Uri ng Bearing	Uri ng Bahay	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
