Serye ng NJ1000

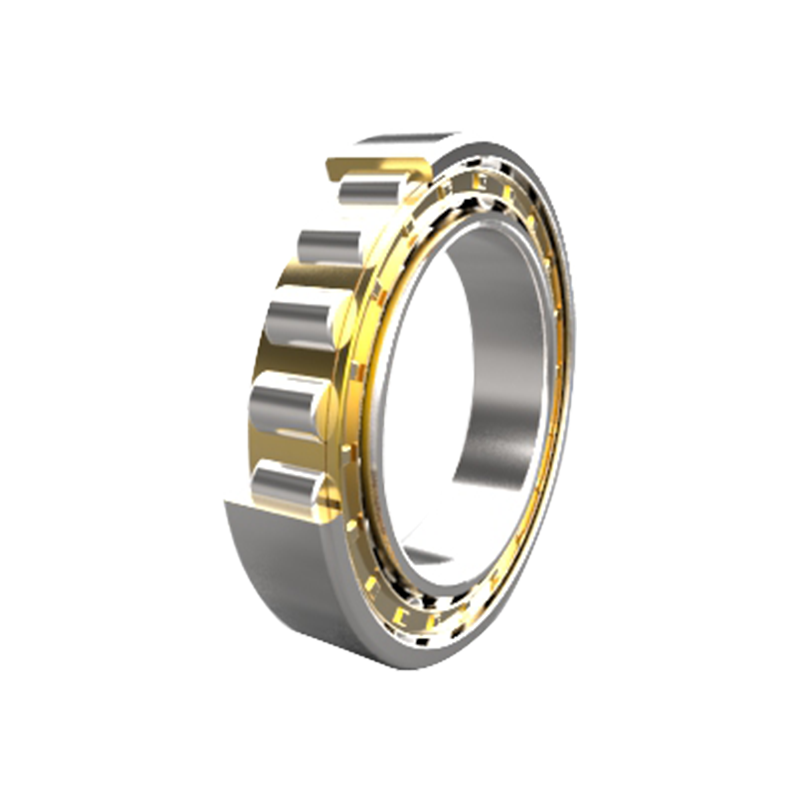

Ang NJ1000 Series Cylindrical Roller Bearings ay mga single-row radial bearings na idinisenyo upang tumanggap ng mabibigat na radial load at high-speed na operasyon. Nagtatampok ang partikular na seryeng ito ng disenyo na may dalawang integral flanges sa panlabas na singsing at isang integral flange sa panloob na singsing, na nagbibigay-daan para sa axial displacement ng shaft na may kaugnayan sa housing sa isang direksyon. Ang precision-machined cylindrical rollers ay ginagabayan sa pagitan ng mga flanges na ito, na tinitiyak ang kaunting friction at pinakamainam na pamamahagi ng stress sa mga rolling elements. Ang mga bearings na ito ay karaniwang ginagamit sa mga application kung saan ang pagpapalawak ng shaft o lokasyon ng axial sa isang direksyon ay isang teknikal na kinakailangan, na pinapanatili ang katatagan ng pagpapatakbo sa ilalim ng mahigpit na mga kondisyon ng makina.

Magpadala ng Inquiry

◆

Mataas na Radial Load Capacity

Ang line contact sa pagitan ng rollers at raceways ay nagbibigay-daan sa mga bearings na ito na suportahan ang mas mataas na radial forces kumpara sa ball bearings na may katulad na sukat.

◆

Kakayahang Lokasyon ng Axial

Pinapadali ng disenyo ng NJ ang axial displacement sa isang direksyon habang nagbibigay ng axial guidance sa kabaligtaran na direksyon, na nagpapasimple sa mga kumplikadong pag-aayos ng shaft.

◆

Mga Pinababang Friction Coefficient

Ang mga advanced na disenyo ng hawla at na-optimize na mga surface finish sa mga raceway ay nagpapaliit sa pagbuo ng init sa panahon ng mabilis na pag-ikot.

◆

Mga Nahihiwalay na Bahagi

Ang panloob na singsing ay maaaring i-mount nang hiwalay mula sa panlabas na singsing at roller assembly, na nagpapadali sa mas madaling pag-install at pagpapanatili sa pang-industriya na makinarya.

Mga teknikal na parameter

Saklaw ng diameter ng bore 50mm hanggang 180mm

Saklaw ng panlabas na diameter 80mm hanggang 280mm

Saklaw ng lapad 16mm hanggang 46mm

Dynamic na rating ng pagkarga 45kN hanggang 380kN

Nililimitahan ang bilis (grasa) 4000 hanggang 7500 rpm

Materyal sa hawla Pinindot na bakal / machined na tanso

Mga sitwasyong pang-industriya na aplikasyon

Mga De-koryenteng Motor at Generator

Ginagamit sa dulo ng drive upang suportahan ang mabibigat na radial load habang pinapayagan ang thermal expansion ng rotor shaft.

Mga Industrial Gearbox

Nagbibigay ng suporta para sa mga high-torque shaft sa mining, construction, at power transmission equipment.

Mga Spindle ng Machine Tool

Isinama sa high-precision milling at grinding equipment kung saan kritikal ang radial rigidity para sa surface finish.

Mga Ehe ng Riles

Nagtatrabaho sa mga traction motor at axle box dahil sa kanilang tibay sa ilalim ng patuloy na panginginig ng boses at pagkarga.

Mga Pump at Compressor

Sinusuportahan ang umiikot na pagpupulong sa mga centrifugal pump at heavy-duty screw compressor.

Mga kinakailangan sa imbakan at pagpapanatili

Kinokontrol na Kapaligiran Itabi ang mga bearings sa isang tuyo, kontrolado ng temperatura na lugar na may relatibong halumigmig na hindi hihigit sa 60% upang maiwasan ang oksihenasyon.

Orihinal na Packaging Panatilihin ang NJ1000 Series Cylindrical Roller Bearings sa kanilang anti-corrosive wrapping hanggang sa sandali ng pag-install.

Pahalang na Imbakan Ang mga malalaking diameter na bearings ay dapat na naka-imbak na patag upang maiwasan ang pagpapapangit ng mga singsing sa mahabang panahon.

Kalinisan ng Pag-install Siguraduhin na ang mounting environment ay walang alikabok at mga metal na particle, dahil ang mga contaminant ay makabuluhang binabawasan ang buhay ng serbisyo ng mga rolling elements.

Mga teknikal na pag-iingat sa paggamit

Minimum Load na Kinakailangan Ang mga cylindrical roller bearings ay nangangailangan ng isang minimum na radial load upang matiyak na ang mga roller ay umiikot sa halip na mag-slide, na pumipigil sa pahid sa mga raceway.

Katumpakan ng Alignment Ang maling pagkakahanay sa pagitan ng baras at pabahay ay dapat panatilihin sa isang minimum; ang labis na pagkiling ay maaaring humantong sa konsentrasyon ng stress sa mga dulo ng roller.

Mga Limitasyon ng Axial Load Bagama't kayang hawakan ng serye ng NJ ang ilang axial load, dapat itong suportahan ng sapat na lubrication upang maiwasan ang pagkasira sa flange at roller end face.

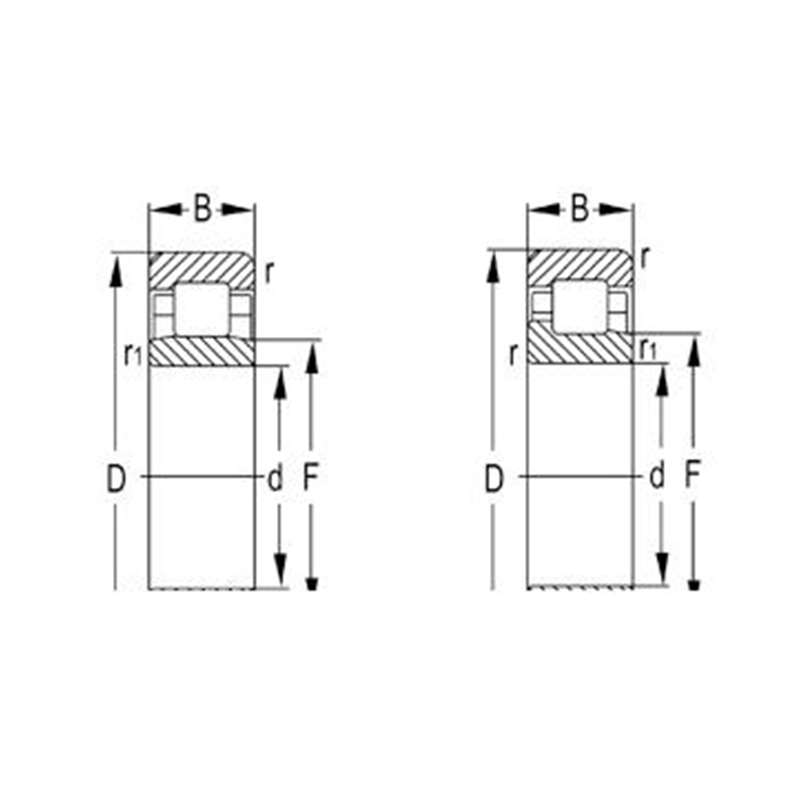

Pagtatalaga	Mga Pangunahing Dimensyon(mm)					Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	rs min	rs1min	Dynamic(Cr)	Static(Cor)	mantika	Langis	(kg)
NJ1005	25	47	12	0.6	0.3	15.1	14.1	16000	19000	0.092
NJ1006	30	55	13	1	0.6	19.7	19.6	14000	16000	0.13
NJ1007	35	62	14	1	0.6	22.6	23.2	12000	15000	0.179
NJ1008	40	68	15	1	0.6	27.3	29	11000	13000	0.22
NJ1009	45	75	16	1	0.6	31	34	9900	12000	0.28
NJ1010	50	80	16	1	0.6	32	36	8900	11000	0.295
NJ1011	55	90	18	1.1	1	37.5	44	8200	9700	0.442
NJ1012	60	95	18	1.1	1	40	48.5	7500	8800	0.474
NJ1013	65	100	18	1.1	1	41	51	7000	8200	0.485
NJ1014	70	110	20	1.1	1	58.5	70.5	6500	7600	0.699
NJ1015	75	115	20	1.1	1	60	74.5	6100	7100	0.738
NJ1016	80	125	22	1.1	1	72.5	90.5	5700	6700	0.98
NJ1017	85	130	22	1.1	1	74.5	95.5	5400	6300	1.03
NJ1018	90	140	24	1.5	1.1	88	114	5100	5900	1.33
NJ1019	95	145	24	1.5	1.1	90.5	120	4800	5600	1.4
NJ1020	100	150	24	1.5	1.1	93	126	4600	5400	1.45
NJ1021	105	160	26	2	1.1	105	142	4300	5100	1.84
NJ1022	110	170	28	2	1.1	131	174	4100	4800	2.33
NJ1024	120	180	28	2	1.1	139	191	3800	4400	2.44
NJ1026	130	200	33	2	1.1	172	238	3400	4000	3.69
NJ1028	140	210	33	2	1.1	176	250	3200	3800	4.05
NJ1030	150	225	35	2.1	1.5	202	294	3000	3500	4.77
