Serye ng NF2200

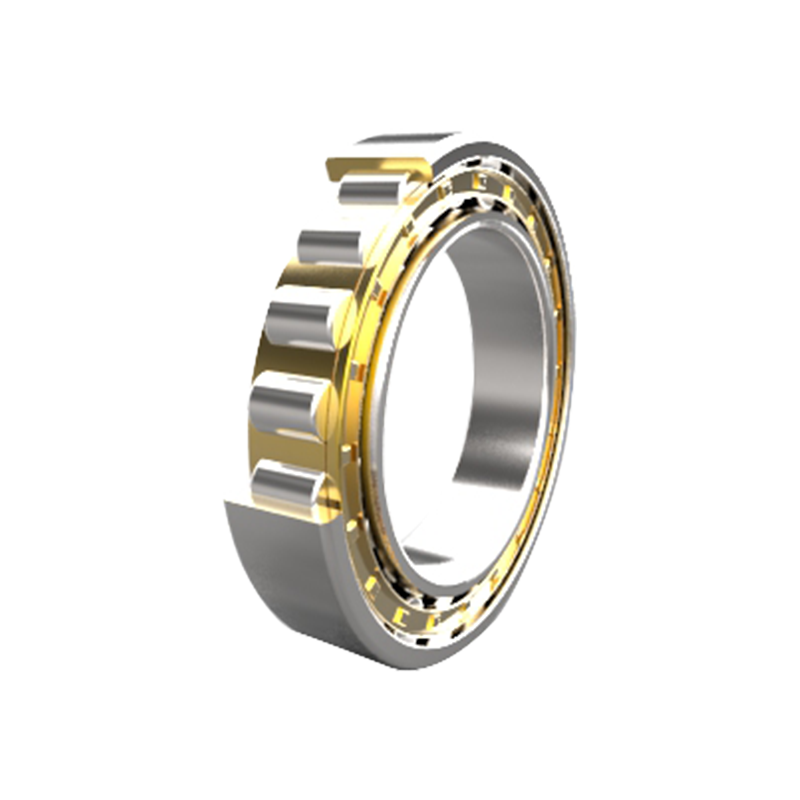

Ang NF2200 Series Cylindrical Roller Bearings ay mga high-capacity precision unit na idinisenyo upang suportahan ang mabibigat na radial load habang tinatanggap ang axial displacement sa isang direksyon. Sa arkitektura, ang disenyo ng NF ay nagtatampok ng dalawang integral ribs sa panlabas na ring at isang integral rib sa inner ring. Ang pagsasaayos na ito ay nagpapahintulot sa tindig na magbigay ng lokasyon ng axial shaft at makatiis ng pasulput-sulpot na pag-load ng thrust. Ginawa mula sa high-carbon chromium steel (GCr15), ang NF2200 series ay sumasailalim sa mahigpit na heat treatment upang makamit ang isang stabilized na microstructure na may kakayahang gumana sa ilalim ng high-frequency vibration at rotational speeds. Ang mga panloob na cylindrical roller ay iginuhit sa mga logarithmic na profile upang ma-optimize ang pamamahagi ng stress sa mga contact surface, na epektibong nagpapababa ng stress sa gilid at nagpapahaba ng buhay ng pagpapatakbo ng mechanical assembly.

Magpadala ng Inquiry

NF SERIES · CYLINDRICAL ROLLER · SINGLE RIB INNER RING

Mga Teknikal na Pagtutukoy at Pangkalahatang-ideya ng Engineering: NF2200 Series Cylindrical Roller Bearings

MGA PANGUNAHING bentahe

Unidirectional Axial Loading

Ang single-rib na panloob na singsing ay nagbibigay-daan sa tindig na gabayan ang baras nang aksial sa isang direksyon, na nagpapasimple sa disenyo ng pabahay.

Mataas na Radial Stiffness

Ang linear contact sa pagitan ng mga roller at raceway ay nagbibigay ng mas mahusay na load-bearing capacity kumpara sa point-contact ball bearings na may katumbas na sukat.

Pinababang Friction Torque

Ang mga precision-machined cages (brass o steel) ay nagpapaliit ng roller-to-cage friction, na nagpapadali sa mas mababang operating temperature sa matataas na RPM.

Nahihiwalay na Component Design

Ang panloob o panlabas na mga singsing ay maaaring i-mount nang nakapag-iisa, na pinapadali ang mga proseso ng pag-install at pagpapanatili sa kumplikadong makinarya.

mga pangunahing parameter

Mga Katangian ng Produkto

Pagtatalaga ng Serye NF2200 (Serye ng Dimensyon 22)

Komposisyon ng Materyal GCr15 Bearing Steel / SAE 52100

Precision Class P0 (Normal), P6, P5

Panloob na Clearance C0 (Normal), C2, C3, C4

Mga Variant ng Cage M (Machined Brass), W (Pressed Steel), TVP (Polyamide)

Configuration Nahihiwalay na Inner Ring na may Single Rib

Linear contact geometry · mataas na radial stiffness · ISO 15:2017 dimensional compliance

22 serye ng lapad

P5 magagamit ang katumpakan

Mga Sitwasyon ng Pangunahing Aplikasyon

Mga De-koryenteng Motor at Generator

Nagbibigay ng mahigpit na suporta sa radial para sa mga rotor shaft habang pinamamahalaan ang thermal expansion.

Mga Industrial Gearbox

Paghawak ng mabibigat na load sa mga speed reducer kung saan ang tumpak na pagkakahanay ng shaft ay kritikal.

Mga Spindle ng Machine Tool

Ginagamit sa mga pagtitipon na nangangailangan ng mataas na radial rigidity at minimal na runout.

Mga Kahon ng Railway Axle

Pagsuporta sa mabibigat na sistema ng transportasyon kung saan kinakailangan ang paglaban sa epekto at tibay.

Imbakan at Pangangasiwa

Ang NF2200 Series bearings ay dapat itago sa kanilang orihinal na VCI (Vapor Corrosion Inhibitor) packaging hanggang sa sandali ng pag-install. Ang mga pasilidad ng imbakan ay dapat magpanatili ng pare-parehong temperatura sa pagitan ng 15°C at 25°C na may kamag-anak na halumigmig na hindi hihigit sa 60%. Ang mga bearings ay dapat na naka-imbak nang pahalang upang maiwasan ang axial deformation sa mahabang panahon.

Pag-iingat sa Pag-install at Paggamit

Lakas ng Pag-mount Palaging gumamit ng mounting sleeve o induction heater. Huwag kailanman lagyan ng direktang epekto ang mga singsing o roller, dahil nagiging sanhi ito ng raceway denting (brinelling).

Compatibility ng Lubricant Tiyaking tumutugma ang piniling grasa o langis sa mga kinakailangan sa lagkit para sa nakalkulang temperatura ng pagpapatakbo at mga kondisyon ng pagkarga.

Shaft at Housing Tolerances I-verify na ang mga seating surface ay nakakatugon sa mga ISO tolerance grade (hal., k6 o m6 para sa mga shaft) upang matiyak ang tamang interference fit.

Protokol ng Paglilinis Huwag tanggalin ang preservative coating maliban kung tinukoy, dahil ito ay katugma sa karamihan ng mga karaniwang mineral-based na lubricant.

Pagtatalaga	Mga Pangunahing Dimensyon(mm)					Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	rs min	rs1min	Dynamic(Cr)	Static(Cor)	Grasa	Langis	(kg)
NF2203EM	17	40	16	0.6	0.3	24	22	16000	18000	0.095
NF2204EM	20	47	18	1	0.6	22.2	20.3	15000	18000	0.141
NF2205EM	25	52	18	1	0.6	23.7	22.8	10000	14000	0.168
NF2206EM	30	62	20	1	0.6	23.9	33.1	7500	11000	0.3
NF2207EM	35	72	23	1.1	0.6	49	51.2	6500	9500	0.45
NF2208EM	40	80	23	1.1	1.1	58.3	62	6000	9000	0.49
NF2209EM	45	85	23	1.1	1.1	61.4	67.8	5300	8000	0.54
NF2210EM	50	90	23	1.1	1.1	64.2	73.6	5000	7500	0.65
NF2211EM	55	100	25	1.5	1.1	75.3	87.2	4300	6700	0.77
NF2212EM	60	110	28	1.5	1.5	101	123	4000	6300	1.09
NF2213EM	65	120	31	1.5	1.5	120	149	3500	5600	1.55
NF2214EM	70	125	31	1.5	1.5	119	151	3300	5300	1.7
NF2215EM	75	130	31	1.5	1.5	135	172	3000	5000	1.8
NF2216EM	80	140	33	2	2	148	186	2800	4800	2.2
NF2217EM	85	150	36	2	2	169	218	2600	4500	2.8
NF2218EM	90	160	40	2	2	207	265	2400	4300	3.6
NF2219EM	95	170	43	2.1	2.1	230	298	2200	4000	4.3
NF2220EM	100	180	46	2.1	2.1	259	338	2000	3800	5.99
NF2222EM	110	200	53	2.1	2.1	334	442	1600	3400	8.7
NF2224EM	120	215	58	2.1	2.1	367	492	1200	3000	9.55
NF2226EM	130	230	64	3	3	395	560	1000	2800	11.9
