Serye ng BK Needle Roller Bearing

bukas na dulo mataas na radial load compact na disenyo

Ang BK Series needle roller bearings ay iginuhit na cup type bearings na may bukas na dulo, na idinisenyo para sa mga application na nangangailangan ng mataas na radial load capacity sa loob ng minimal na radial space envelope. Ang one-piece drawn outer ring ay nagsisilbing parehong raceway at housing, na inaalis ang pangangailangan para sa isang hiwalay na housing bore. Ang mga precision-ground needle roller na may mga logarithmic na profile ay nagsisiguro ng pinakamainam na pamamahagi ng pagkarga at nababawasan ang mga stress sa gilid. Ang tindig ay ibinibigay sa isang retaining spring na humahawak sa karayom na nakalagay sa lugar sa panahon ng paghawak at pagpupulong. Ang temperatura sa pagpapatakbo ay mula -30°C hanggang 120°C, tugma sa mga karaniwang greases at langis. Ang serye ng BK ay nag-aalok ng direktang pagpapalitan sa mga kasalukuyang disenyo at available sa malawak na hanay ng mga sukat ng sukatan para gamitin sa mga automotive transmission, industrial gearbox, at compact na makinarya.

Disenyong nakakatipid sa espasyo

Ang iginuhit na pagtatayo ng tasa ay nag-aalis ng pangangailangan para sa isang hiwalay na housing bore, na nagpapababa ng kabuuang sukat at bigat ng pagpupulong.

Mataas na radial load

Ang pakikipag-ugnay sa linya sa pagitan ng mga karayom at mga raceway ay nagbibigay ng mas mataas na kapasidad ng radial load kumpara sa mga ball bearings na may katulad na sukat.

Pagpapanatili ng tagsibol

Ang pinagsamang retaining spring ay humahawak sa set ng karayom nang ligtas habang hinahawakan, pinapasimple ang pag-install at pinipigilan ang pagkawala ng roller.

Logarithmic na profile

Ang na-optimize na profile ng needle roller ay binabawasan ang mga stress sa gilid at pinapabuti ang pamamahagi ng load, pinahaba ang buhay ng serbisyo sa ilalim ng mabibigat na karga.

Mga teknikal na pagtutukoy

diameter ng bore 5mm - 50mm

Panlabas na diameter 9mm - 62mm

Saklaw ng lapad 8mm - 35mm

Dynamic na rating ng pagkarga 3.2kN - 28.5kN

Static load rating 4.8kN - 42.0kN

Nililimitahan ang bilis (grasa) 6000 - 18000 rpm

Nililimitahan ang bilis (langis) 8000 - 24000 rpm

Uri ng hawla Pagpapanatili ng tagsibol

materyal GCr15 / SAE 52100

Saklaw ng temperatura -30°C hanggang 120°C

Mga sitwasyon ng aplikasyon

Mga pagpapadala ng sasakyan

Mga gearbox shaft, synchronizer assemblies, at planetary gear set na nangangailangan ng compact radial support.

Mga pang-industriya na gearbox

High-speed at high-torque reduction units kung saan limitado ang espasyo.

Mga tool sa kapangyarihan

Mga drill, grinder, at angle grinder na nangangailangan ng compact high-density bearings.

Makinarya sa agrikultura

Mga bahagi ng harvester, PTO drive, at conveyor system.

Mga teknikal na katanungan

Ano ang pagkakaiba sa pagitan ng BK at HK series needle bearings?

Ang mga bearings ng serye ng BK ay may bukas na mga dulo, na nagbibigay-daan para sa through-shaft lubrication at kadalian ng pagpupulong. Ang HK series bearings ay closed-end bearings na may selyadong bottom cap, na nagbibigay ng karagdagang proteksyon laban sa kontaminasyon at nagpapanatili ng lubricant.

Anong katigasan ng baras ang inirerekomenda para sa mga bearings ng serye ng BK?

Ang inirerekumendang katigasan ng baras ay 58-62 HRC na may pagkamagaspang sa ibabaw na Ra ≤ 0.2 µm. Gumagana ang baras bilang inner raceway, kaya ang tamang katigasan at pagtatapos ay kritikal para sa pinakamainam na pagganap ng bearing at buhay ng serbisyo.

Paano dapat i-mount ang BK bearings?

Pindutin ang bearing sa housing gamit ang isang mounting tool na kumokonekta sa panlabas na singsing. Tiyakin na ang housing bore ay nasa loob ng tolerance at walang burr. Huwag kailanman maglapat ng puwersa sa pamamagitan ng mga karayom o retaining spring.

Anong lubrication ang inirerekomenda para sa BK bearings?

Gumamit ng NLGI grade 2 lithium grease na may mga EP additives para sa karamihan ng mga application. Para sa mga high-speed na operasyon, mas gusto ang pagpapadulas ng langis. Tiyaking naaabot ng pampadulas ang mga ibabaw ng pakikipag-ugnayan ng needle-raceway bago magsimula.

Ang pabahay ay may tolerance

Ang inirerekumendang pagpapaubaya sa pabahay ay H7 para sa karaniwang mga aplikasyon. Para sa mataas na vibration environment, gumamit ng P6 housing fit.

Paghahanda ng baras

Siguraduhin na ang baras ay dinurog at tumigas hanggang 58-62 HRC na may surface finish na Ra ≤ 0.2 µm. Alisin ang matulis na mga gilid at burr.

Imbakan

Mag-imbak sa orihinal na packaging sa isang tuyo na kapaligiran na may matatag na temperatura. Iwasan ang pagkakalantad sa kahalumigmigan at kinakaing unti-unting mga kemikal.

Lubrication

Lagyan ng lubricant ang shaft at needle set bago mag-assemble. Para sa mga selyadong aplikasyon, tiyaking wastong dami ng grease fill.

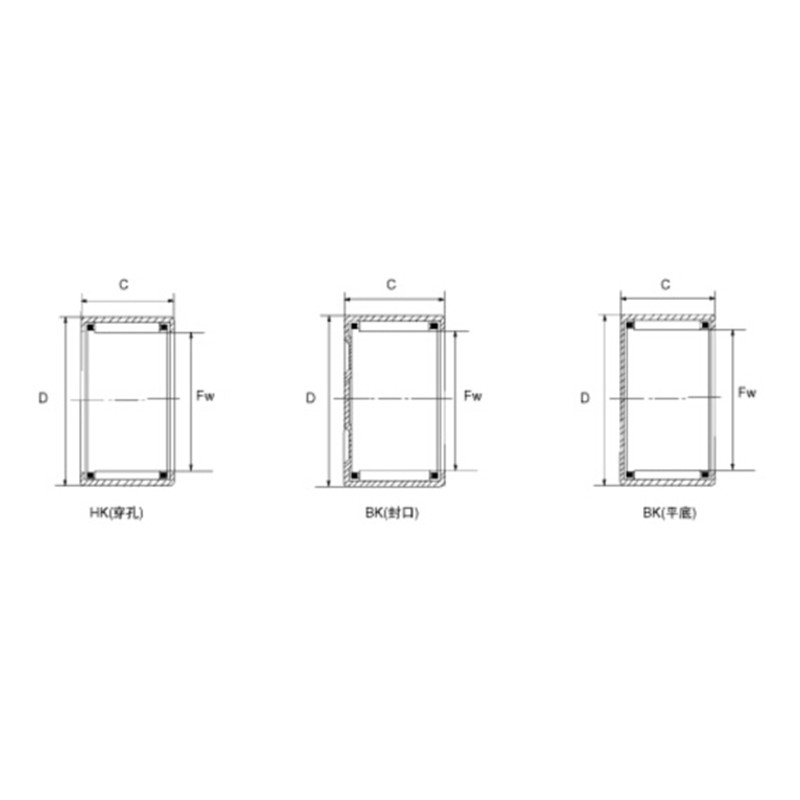

Pagtatalaga ng Bearing		Diameter ng baras（mm）	Timbang(Kg)	Mga Dimensyon ng Hangganan(mm)			Basic Load Rating(N)		Nililimitahan ang Bilis(rpm)
Kasalukuyang Code	Orihinal na Code	Diameter ng baras（mm）	Timbang(Kg)	Fw	D	C	Dynamic	Static	Langis
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Abr-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
