LMB..LUU Series

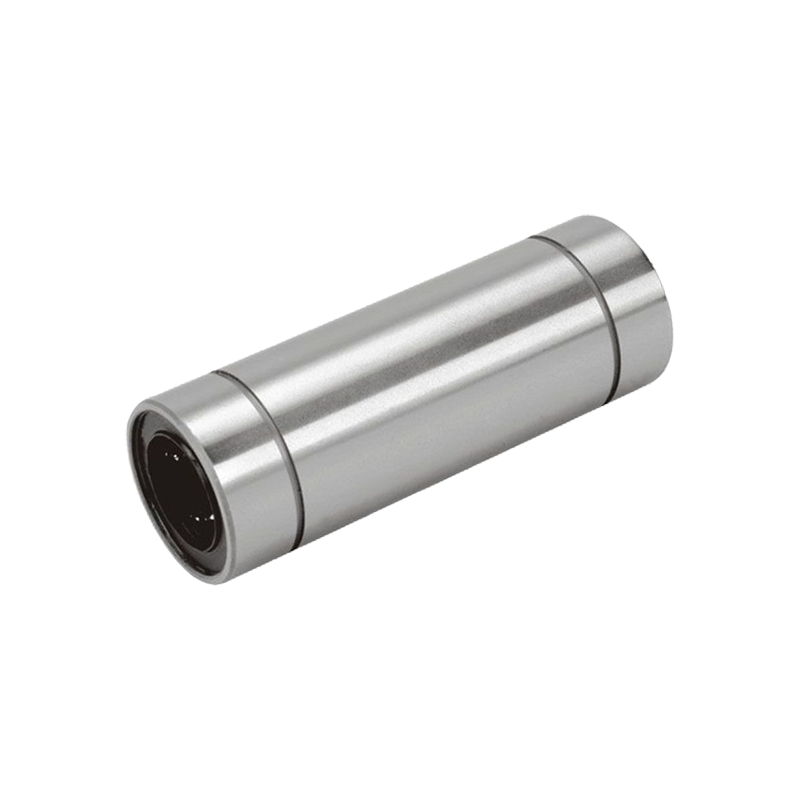

Ang LMB..LUU series na double-wide linear ball bearing ay isang high-performance mechanical component na idinisenyo upang makatiis ng mas mataas na load at magbigay ng makinis na paggalaw. Ang kakaibang double-width na konstruksyon nito ay nagpapataas sa katatagan ng bearing at kapasidad sa pagdadala ng load, na ginagawa itong angkop para sa hinihingi na mga pang-industriyang aplikasyon. Ang shell ng seryeng ito ng mga bearings ay gawa sa mga de-kalidad na materyales, may mahusay na wear resistance at corrosion resistance, at angkop para sa paggamit sa iba't ibang mga kapaligiran. Binabawasan ng mga built-in na rolling ball ang friction at pinapabuti ang kahusayan sa pagpapatakbo. Ang LMB..LUU bearings ay madali ding i-install at i-maintain at malawakang ginagamit sa automation equipment, printer, medical equipment at iba pang precision na makinarya upang makatulong na makamit ang tumpak na linear motion at matiyak ang pagiging maaasahan at tibay ng system.

Magpadala ng Inquiry

Dobleng malawak na disenyo

Ang pinataas na ratio ng haba-sa-diameter ay nagbibigay ng mas mataas na kapasidad ng pagkarga at pinahusay na resistensya ng sandali kumpara sa karaniwang single-width linear bearings.

LUU sealing system

Nilagyan ng dual lip seal sa magkabilang dulo, ang LUU configuration ay epektibong nagpapanatili ng lubricant at pinipigilan ang pagpasok ng mga contaminant sa transmission environment.

Sirkit ng sirkulasyon ng bola

Tinitiyak ng precision-machined ball track at recirculation channel ang makinis, low-friction na linear motion na may pare-parehong rolling resistance.

Tiyak na paghahatid

Ininhinyero upang mapaglabanan ang oscillatory motion at variable na kondisyon ng pagkarga na makikita sa mga mekanismo ng awtomatikong transmission shift at mga application ng valve body.

Mga teknikal na pagtutukoy

diameter ng butas (pulgada) 0.250 - 0.750 in

Panlabas na diameter 0.500 - 1.250 in

Haba (doble ang lapad) 0.875 - 2.000 in

Dynamic na kapasidad ng pagkarga 130 - 900 N

Static na kapasidad ng pagkarga 200 - 1400 N

Uri ng selyo LUU (dalawang labi nitrile)

Temperatura ng pagpapatakbo -20°C hanggang 100°C

Materyal ng bola GCr15 / SAE 52100

Karaniwang mga aplikasyon ng paghahatid

Mga gabay sa shift fork

Linear na gabay para sa shift forks sa mga automatic transmission valve body.

Mga suporta sa balbula ng spool

Bearings para sa hydraulic valve spools na nangangailangan ng tumpak na axial motion.

Mga mekanismo ng lock ng parke

Paggabay sa mga bahagi sa mga actuator ng lock ng paradahan na may pasulput-sulpot na paggalaw.

Mga gabay sa clutch actuator

Pagsuporta sa linear motion sa clutch control at engagement system.

◈

Patnubay sa pag-install

Pindutin ang bearing sa housing gamit ang isang mounting tool na kumokonekta sa panlabas na singsing. Tiyakin ang pagkamagaspang ng ibabaw ng baras Ra ≤ 0.2 µm para sa pinakamainam na pagganap.

◈

Lubrication

Pre-lubricated na may transmission-compatible na grasa. Ang agwat ng relubrication ay depende sa dalas ng stroke at antas ng kontaminasyon sa kapaligiran.

◈

Imbakan

Mag-imbak sa orihinal na packaging sa isang malinis, tuyo na kapaligiran. Iwasan ang pagkakalantad sa mga solvent o matinding pagbabagu-bago ng temperatura.

◈

Katigasan ng baras

Inirerekomendang katigasan ng baras: 60-64 HRC para sa pinahabang buhay ng serbisyo at pare-parehong linear na katumpakan.

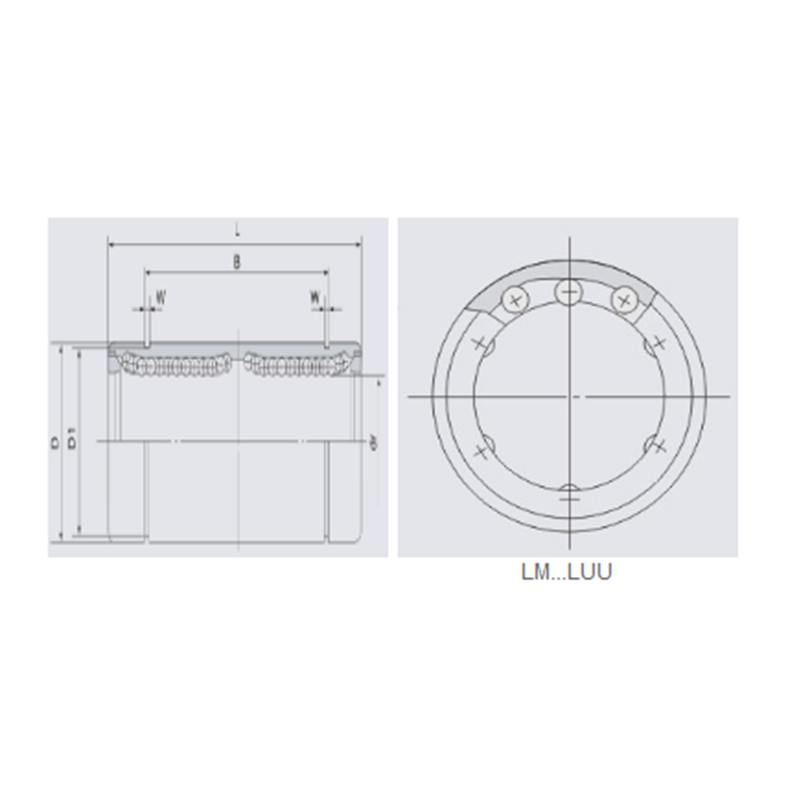

Bearing Number			Nominal na diameter ng baras		Dr			Mga pangunahing sukat at pagpapaubaya											Eccentricity(pulgada/μm)	Pangunahing rating ng pagkarga(kN)
LMB…UU	Ball circuit	Timbang(Kg)	pulgada	mm	pulgada	Pagpapahintulot (pulgada)	Pagpapahintulot(μm)	D(pulgada/mm)	D Tolerance（pulgada）	D Pagpaparaya（(μm）)	L(pulgada/mm)	L Pagpaparaya(pulgada)	L Pagpaparaya(μm)	B(pulgada/mm)	B Tolerance(pulgada)	B Pagpaparaya(μm)	W(pulgada/mm)	D1(pulgada/mm)	Eccentricity(pulgada/μm)	Dynamic	Static
LMB4L	4	17.5	1/4	6.35	.2500/6.350	0/-.00040	0/-10	.5000/12.700	0/-.00050	0/-13	1.3750/34.925	0/-.012	0/-300	1.0220/25.959	0/-.012	0/-300	.0390/0.992	.4687/11.906	.0006/15	323	530
LMB6LUU	4	28	3/8	9.525	.3750/9.525	0/-.00040	0/-10	.6250/15.875	0/-.00065	0/-16	1.5938/40.481	0/-.012	0/-300	1.2716/32.298	0/-.012	0/-300	.0390/0.992	.5880/14.935	.0006/15	353	630
LMB8LUU	4	80	1/2	12.7	.5000/12.700	0/-.00040	0/-10	.8750/22.225	0/-.00065	0/-16	2.3750/60.325	0/-.012	0/-300	1.9250/48.895	0/-.012	0/-300	.0459/1.168	.8209/20.853	.0006/15	813	1
LMB10LUU	4	160	5/8	15.875	.6250/15.875	0/-.00040	0/-10	1.1250/28.575	0/-.00065	0/-16	2.8125/71.438	0/-.012	0/-300	2.2079/56.080	0/-.012	0/-300	.0559/1.422	1.0590/26.899	.0006/15	1230	2350
LMB12LUU	5	195	3/4	19.05	.7500/19.050	0/-.00050	0/-12	1.2500/31.750	0/-.00075	0/-19	3.0937/78.581	0/-.012	0/-300	2.3314/59.218	0/-.012	0/-300	.0559/1.422	1.1760/29.870	.0008/20	1370	2740
LMB16LUU	6	410	1	25.4	1.0000/25.400	0/-.00050	0/-12	1.5625/39.688	0/-.00075	0/-22	4.2831/108.744	0/-.016	0/-400	3.5049/89.139	0/-.016	0/-400	.0679/1.727	1.4687/37.306	.0008/20	1570	3140
LMB20LUU	6	820	1-1/4	31.75	1.2500/31.750	0/-.00060	0/-15	2.0000/50.800	0/-.00090	0/-22	5.0000/127.000	0/-.016	0/-400	4.0094/101.839	0/-.016	0/-400	.0679/1.727	1.8859/47.904	.0010/25	2500	5490
LMB24LUU	6	1250	1-1/2	38.1	1.5000/38.100	0/-.00060	0/-15	2.3750/60.325	0/-.00090	0/-22	5.6875/144.463	0/-.016	0/-400	4.8236/122.519	0/-.016	0/-400	.0859/2.184	2.2389/56.870	.0010/25	3430	840
LMB32LUU	6	1350	2	50.8	2.0000/50.800	0/-.00060	0/-15	3.0000/76.200	0/-.00100	0/-25	7.7500/196.850	0/-.016	0/-400	6.3834/162.138	0/-.016	0/-400	.1029/2.616	2.8379/72.085	.0012/30	680	15900

LMB..LUU Series
