Customized Serye ng QJ300 Double Row Angular contact ball bearings Tagagawa, Pabrika

Serye ng QJ300

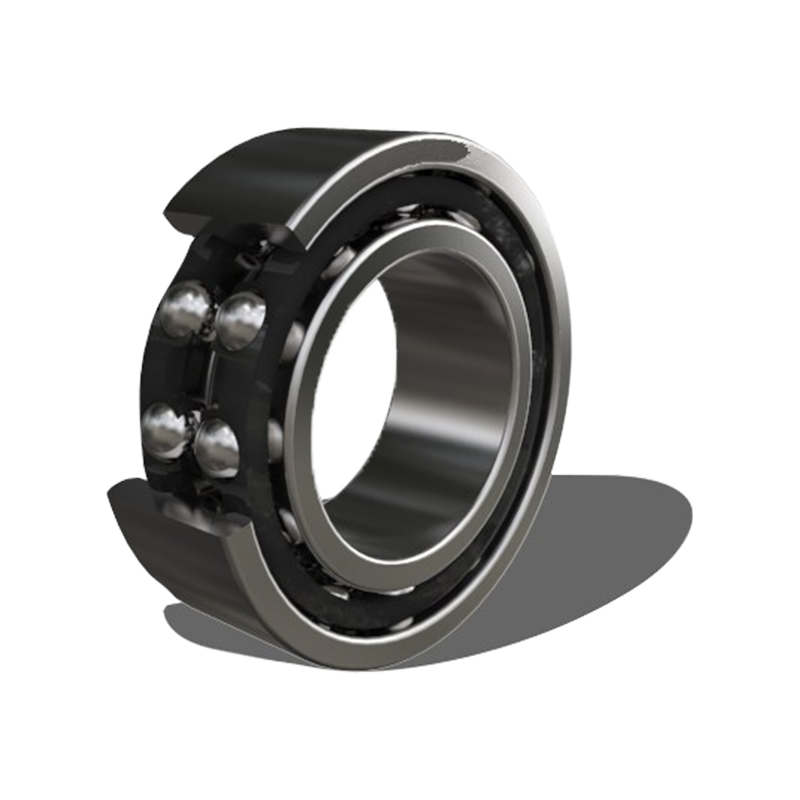

Ang QJ300 Series Double Row Angular Contact Ball Bearings ay precision-engineered rotating component na idinisenyo upang tumanggap ng sabay-sabay na radial at axial load sa parehong direksyon. Sa istruktura, ang seryeng ito ay tumutugma sa dalawang single-row angular contact ball bearings na nakaayos sa isang back-to-back configuration, na isinama sa isang compact na single-unit na disenyo. Ang panloob na geometry ay nagtatampok ng isang partikular na anggulo ng pakikipag-ugnay na nagpapadali sa mataas na axial stiffness at ang kakayahang pamahalaan ang mga sandali ng pagkiling. Ginawa mula sa vacuum-degassed chrome steel (GCr15), ang mga bearings na ito ay sumasailalim sa standardized heat treatment na proseso upang matiyak ang dimensional na katatagan at paglaban sa pagkapagod. Ang serye ng QJ300 ay nailalarawan sa pamamagitan ng pinababang axial space na kinakailangan nito kumpara sa mga ipinares na single-row unit, na ginagawa itong mahalagang bahagi para sa pang-industriyang drivetrain optimization at high-speed mechanical assemblies na nangangailangan ng mahigpit na suporta sa baras.

Magpadala ng Inquiry

Mga Teknikal na Pagtutukoy at Pangkalahatang-ideya ng Engineering: QJ300 Series Double Row Angular Contact Ball Bearings

Mga Pangunahing Kalamangan sa Teknikal

Bidirectional Axial Support: Ang double-row configuration ay nagbibigay-daan sa bearing na pamahalaan ang thrust load mula sa parehong direksyon nang walang karagdagang mga bahagi.
Space Efficiency: Ang pinagsamang disenyo ay nag-aalok ng mas makitid na lapad kaysa sa dalawang single-row bearings, na nagbibigay-daan para sa mga compact na disenyo ng pabahay.
High Load Density: Ang mga na-optimize na raceway curvature at ball complement ay nag-maximize ng mga dynamic na rating ng pagkarga sa loob ng isang standard na ISO 300-series na footprint.
Katigasan ng Operasyon: Ang pinakamaliit na panloob na clearance at mataas na mga anggulo ng contact ay nagpapahusay sa pangkalahatang higpit ng sistema ng baras.

Mga Pangunahing Katangian ng Produkto

Kategorya ng Parameter	Teknikal na Pagtutukoy
materyal	High-Carbon Chromium Bearing Steel (GCr15/SAE 52100)
Contact Angle	Karaniwang 30° / 40° na Mga Opsyon
Precision Class	P6 (ABEC-3) / P5 (ABEC-5)
Materyal sa Cage	Pinindot na Bakal / Machined Brass / Nylon (PA66)
Uri ng Lubrication	Bukas / Z (Nakatago) / RS (Nakatatak)
Panloob na Clearance	C2 / C0 (Normal) / C3

Mga Sitwasyon ng Pangunahing Aplikasyon

Mga Pang-industriya na Pump at Compressor: Pamamahala axial thrust at radial shaft deflection sa fluid handling equipment.
Makinarya sa Agrikultura: Suporta para sa mga wheel hub at power take-off (PTO) unit na nakalantad multidirectional na stress .
Mga Sistema ng Paghahatid: Pagsasama sa mga gearbox at reducer kung saan ang tumpak na pagpoposisyon ng baras ay kinakailangan sa ilalim ng pagkarga.
Textile at Printing Equipment: Tinitiyak ang naka-synchronize na paggalaw sa mga high-speed roller na nangangailangan mababang antas ng vibration .

Mga Protokol sa Paghawak at Pagpapanatili

Mga Kondisyon sa Imbakan

Ang mga bearings ay dapat na naka-imbak sa kanilang orihinal na anti-rust packaging sa isang tuyo, temperatura-controlled na kapaligiran na may kamag-anak na kahalumigmigan na hindi hihigit sa 60%. Iwasan ang direktang kontak sa sahig o dingding upang maiwasan ang paghalay ng moisture. Para sa mga sealed bearings, i-verify ang petsa ng paggawa upang matiyak ang katatagan ng grasa sa loob ng shelf life nito.

Mga Tala sa Pag-install at Paggamit

Force Application: Sa panahon ng pag-mount, ilapat lamang ang presyon sa singsing na nilagyan (inner ring para sa shaft fit, outer ring para sa housing fit) para maiwasan ang "brinelling" o pagkasira ng raceway.
Kalinisan: Panatilihin ang a workspace na walang kontaminant ; ang mga microscopic na particle ay maaaring humantong sa napaaga na pagkapagod sa ibabaw at spalling.
Alignment: tumpak concentricity sa pagitan ng baras at pabahay ay sapilitan, dahil angular contact bearings ay sensitibo sa matinding misalignment na nagiging sanhi ng hindi pantay na pamamahagi ng load.
Pamamahala ng pagpapadulas: Para sa open-type na bearings, tiyaking ang lubricant ay tugma sa operating temperature at bilis ng pag-ikot ng partikular na aplikasyon.

Pagtatalaga	Mga pangunahing dimensyon(mm)				Mga pangunahing rating ng pagkarga(KN)		Mga pangunahing rating ng pagkarga(kgf)		Nililimitahan ang Bilis (rpm)		Distansya ng action point	Mga sukat ng pag-install(mm)			Timbang
Pagtatalaga	d	D	B	r(min)	Cr	Cor	Cr	Cor	Grasa	Langis	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
