3000A-2Z Serye

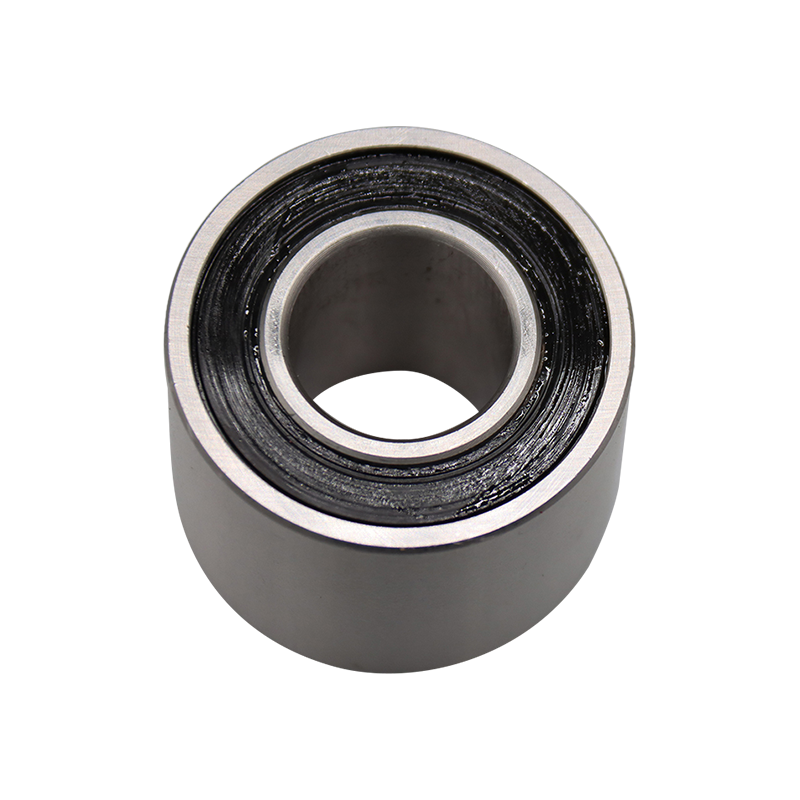

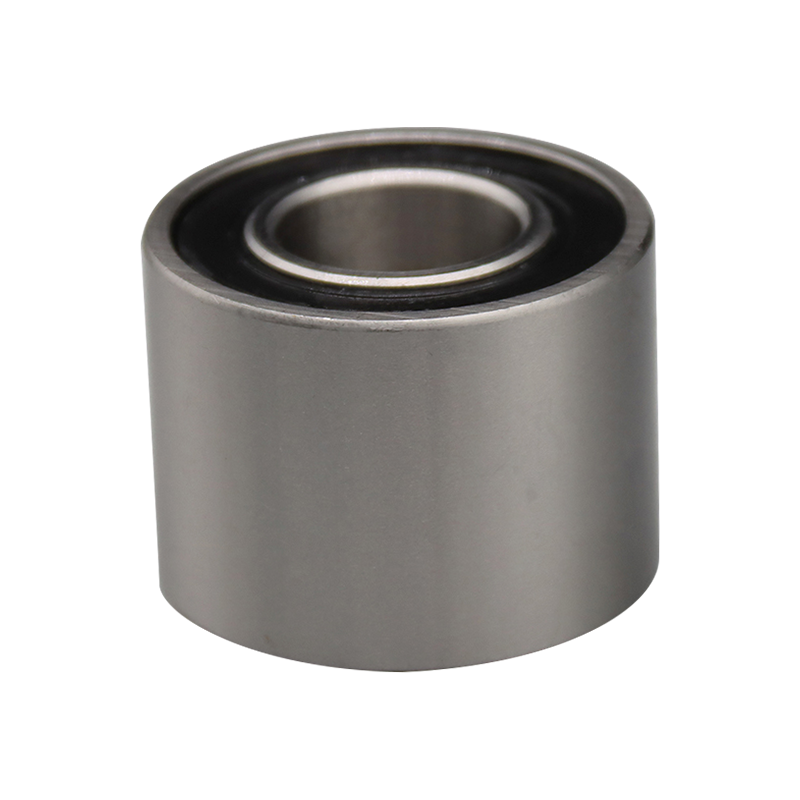

Ang 3000A-2Z series na double row angular contact ball bearing ay isang high-performance bearing na malawakang ginagamit sa electromechanical equipment, mga sasakyan at pang-industriyang makinarya. Ang seryeng ito ng mga bearings ay may double-row na disenyo, makatiis ng mas mataas na axial at radial load, at angkop para sa paggamit sa ilalim ng high-speed operation at heavy-load na mga kondisyon. Ang angular na istraktura ng contact nito ay nagbibigay-daan sa tindig na epektibong iwaksi ang stress, bawasan ang alitan at pagbutihin ang tibay kapag nagdadala ng load. Ang 3000A-2Z series bearings ay nilagyan din ng mga dust cover (2Z), na epektibong pumipigil sa mga dumi at mga dumi sa pagpasok sa loob ng mga bearings at pinahaba ang kanilang buhay ng serbisyo. Bilang karagdagan, ang bearing na ito ay may mahusay na pagganap sa mga tuntunin ng katumpakan at katigasan, na ginagawa itong angkop para sa mga high-precision na aplikasyon.

Magpadala ng Inquiry

DOUBLE ROW · 30° CONTACT · ZZ SHIELDED

3000A-2Z Double Row Angular Contact Ball Bearings

30° contact angle ZZ metal na kalasag pre-greased

Ang 3000A-2Z series na double row angular contact ball bearings ay inengineered para sa mga application na nangangailangan ng mataas na axial at radial load capacity sa loob ng compact axial envelope. Ang double row configuration ay nagbibigay ng bidirectional axial support habang pinapanatili ang isang makitid na lapad kumpara sa mga ipinares na single-row bearings. Ino-optimize ng 30° contact angle ang balanse sa pagitan ng axial stiffness at radial load capacity. Nilagyan ng 2Z metal shield sa magkabilang panig, ang mga bearings na ito ay nagbibigay ng epektibong proteksyon laban sa malalaking particle habang pinapanatili ang mababang friction torque. Pre-lubricated na may mataas na kalidad na lithium grease, ang mga bearings ay nag-aalok ng walang maintenance na operasyon para sa pinahabang agwat ng serbisyo. Ang temperatura ng pagpapatakbo ay mula -30°C hanggang 110°C. Kasama sa mga karaniwang aplikasyon ang mga bomba, gearbox, de-koryenteng motor, at makinarya na pang-industriya kung saan mahalaga ang kahusayan sa espasyo at mataas na kapasidad ng pagkarga.

Bidirectional axial support

Ang double row configuration ay nagbibigay ng axial load capacity sa magkabilang direksyon, na inaalis ang pangangailangan para sa ipinares na single-row bearings.

Na-optimize na anggulo ng contact

Ang 30° contact angle ay naghahatid ng balanseng performance sa pagitan ng axial stiffness at radial load capacity para sa maraming gamit na aplikasyon.

2Z shielding system

Ang mga kalasag ng metal sa magkabilang panig ay nagbibigay ng epektibong proteksyon laban sa malalaking particle habang pinapanatili ang mababang friction torque.

Compact axial width

Ang makitid na lapad na disenyo ay umaangkop sa limitadong mga axial space habang nagbibigay ng kapasidad ng pagkarga ng dalawang single-row bearings.

Mga teknikal na pagtutukoy

diameter ng butas d 10mm - 40mm

Panlabas na diameter D 30mm - 80mm

Lapad B 14mm - 28mm

Anggulo ng contact 30° nominal

Dynamic na pagkarga C 8.2kN - 32.5kN

Static load C0 5.6kN - 22.8kN

Nililimitahan ang bilis (grasa) 6000 - 16000 rpm

Uri ng kalasag 2Z (mga kalasag na metal)

Precision grade P0 / P5

Materyal sa hawla Glass fiber reinforced PA66

Mga sitwasyon ng aplikasyon

Mga pang-industriya na bomba

Centrifugal pump at positive displacement pump na nangangailangan ng bidirectional axial support.

Mga gearbox

Suporta sa shaft sa mga reduction drive at power transmission system na may limitadong axial space.

Mga de-kuryenteng motor

Suporta sa motor shaft na may preload control para sa tumpak na pagpoposisyon ng rotor.

Makinarya sa agrikultura

Conveyor rollers at drive shaft sa mga harvester at tractor.

Mga teknikal na katanungan

Ano ang pagkakaiba sa pagitan ng 2Z at 2RS sealing?

Ang 2Z ay tumutukoy sa mga metal na kalasag sa magkabilang panig, na nagpoprotekta laban sa malalaking particle at nagbibigay ng mababang friction torque. Ang 2RS ay tumutukoy sa contact rubber seal sa magkabilang panig, na nagbibigay ng kumpletong sealing laban sa moisture at contaminants ngunit may mas mataas na friction torque.

Paano ko itatakda ang preload para sa 3000A-2Z bearings?

Ang 3000A-2Z bearings ay binibigyan ng panloob na mga setting ng preload na na-optimize para sa mga karaniwang application. Para sa mga partikular na kinakailangan sa preload, kumunsulta sa manufacturer. Sa karamihan ng mga kaso, ang tindig ay idinisenyo para sa karaniwang preload na walang karagdagang pagsasaayos na kailangan.

Maaari bang tanggapin ng 3000A-2Z bearings ang misalignment?

Ang angular contact bearings ay may limitadong kakayahan sa misalignment. Ang maximum na inirerekomendang angular misalignment ay mas mababa sa 0.05 degrees. Para sa mga application na may misalignment, isaalang-alang ang spherical roller bearings o self-aligning ball bearings.

Pag-mount

Ilapat ang puwersa nang pantay-pantay sa singsing na ini-mount. Gumamit ng press na may naaangkop na manggas ng suporta. Huwag maglapat ng puwersa sa pamamagitan ng mga rolling elements.

Preload na pagsasaalang-alang

Ang sobrang preload ay maaaring magdulot ng sobrang init at maagang pagkapagod. Sundin ang mga detalye ng tagagawa para sa housing at shaft fit.

Imbakan

Mag-imbak sa orihinal na packaging sa isang tuyo, malinis na lugar na may matatag na temperatura. Iwasan ang pagkakalantad sa mga kinakaing unti-unti na kapaligiran.

Lubrication

Pre-lubricated para sa buhay. Walang kinakailangang paunang pagpapadulas. Para sa malupit na mga kondisyon, kumunsulta sa tagagawa para sa mga opsyon sa relubrication.

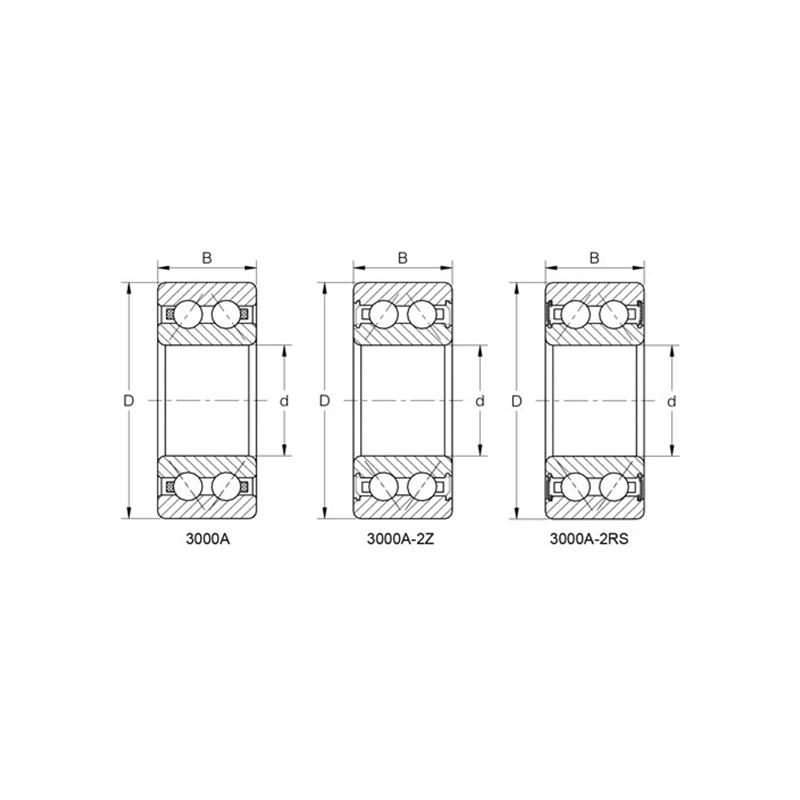

Pagtatalaga	Mga Pangunahing Dimensyon(mm)			Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	Dynamic(Cr)	Static(Cor)	Grasa	Langis	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
