Customized 3000A Serye Double Row Angular contact ball bearings Tagagawa, Pabrika

3000A Serye

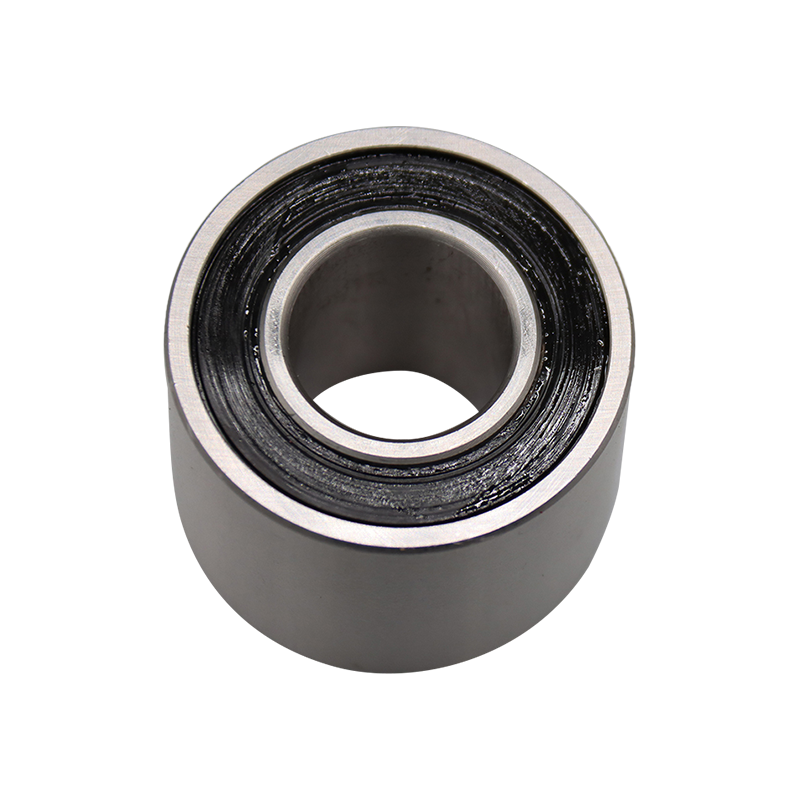

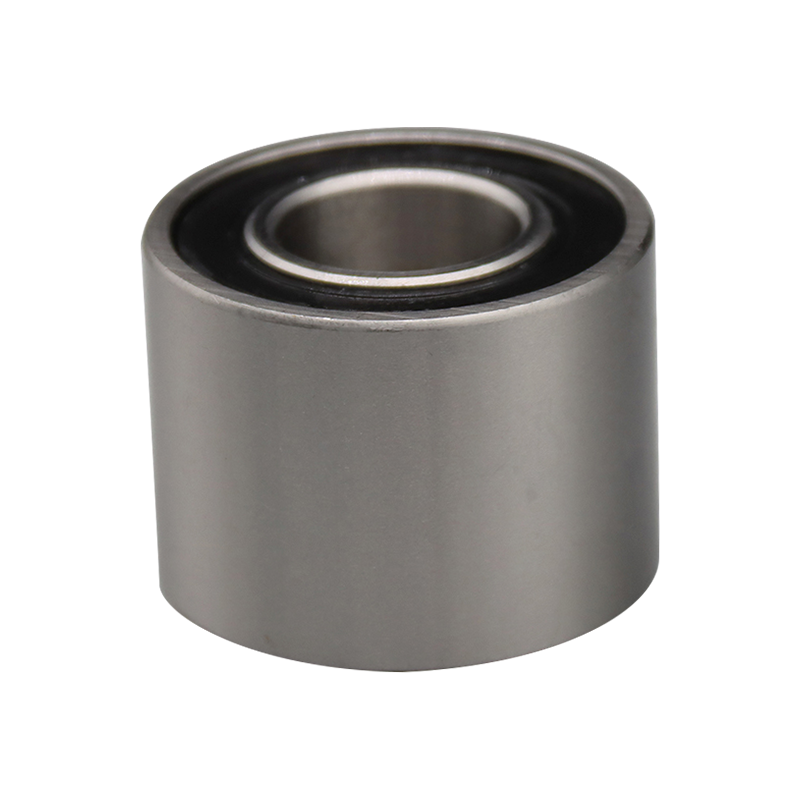

Ang 3000A series na double row angular contact ball bearings ay inengineered na may partikular na internal geometry na nagpapadali sa paghawak ng pinagsamang radial at axial load. Hindi tulad ng mga variant ng single row, ang 3000A series ay nagtatampok ng espesyal na disenyo na may contact angle na nagbibigay-daan sa matibay na suporta sa shaft at ang kakayahang tumanggap ng mga sandali ng pagkiling. Ang mga bearings na ito ay binubuo ng solid outer ring, one-piece inner ring, at ball at cage assemblies na karaniwang gawa mula sa glass fiber reinforced polyamide o pressed steel. Tinitiyak ng panloob na konstruksyon ang tumpak na patnubay ng bola at na-optimize na pamamahagi ng pagkarga, na ginagawang angkop ang mga ito para sa mga aplikasyon kung saan limitado ang espasyo ngunit kinakailangan ang mataas na kapasidad na nagdadala ng pagkarga. Ang mga ito ay karaniwang ibinibigay sa bukas o selyadong mga pagsasaayos upang matugunan ang mga partikular na pangangailangan sa kapaligiran.

Magpadala ng Inquiry

DOUBLE ROW ANGULAR CONTACT · BI-DIRECTIONAL LOAD · COMPACT SERIES

Double Row Angular Contact Ball Bearings

bi-directional axial load

nabawasan ang lapad ng ehe

TVH / kulungan ng bakal

2Z / 2RS sealing

Bi-directional na Axial Load Capacity

Ang pag-aayos ng dobleng hilera ay nagpapahintulot sa tindig na suportahan ang mga puwersa ng ehe sa magkabilang direksyon nang sabay-sabay sa mga radial load.

Pinahusay na Rigidity

Ang espesyal na disenyo ng anggulo ng contact ay nagbibigay ng mataas na antas ng higpit, na binabawasan ang pagpapalihis ng baras sa panahon ng operasyon.

Compact na Sobre

Nag-aalok ng functionality ng dalawang single row angular contact bearings sa isang makabuluhang pinababang axial width, na nag-o-optimize ng espasyo sa pag-install.

Mataas na Kakayahang Bilis

Ang mga na-optimize na panloob na raceway finish at mga disenyo ng hawla ay nagpapaliit ng alitan, na nagbibigay-daan para sa mataas na bilis ng pag-ikot na may kontroladong pagbuo ng init.

Mga Teknikal na Katangian ng Produkto

Contact Angle

Standard angle balancing radial at axial load distribution

Mga Materyales sa Cage

Polyamide (TVH) para sa mababang ingay / Pressed Steel para sa katatagan ng mataas na temperatura

Mga Opsyon sa Pagtatak

2Z (metal shields) / 2RS (lip seal) para sa proteksyon ng alikabok at pagpapanatili ng pampadulas

Mga Pamantayan sa Dimensyon

Mga sukat ng hangganan ng ISO 15 para sa pandaigdigang pagpapalitan

Lubrication

Mga selyadong variant na paunang napuno ng lithium-base grease · -30°C hanggang 110°C

Mga karaniwang sitwasyon ng aplikasyon

AUTO

Mga Sistema ng Sasakyan

Mga air conditioning compressor, wheel hub, tensioner pulley

PUMP

Pang-industriya na Sapatos

Mga centrifugal pump na namamahala sa axial thrust mula sa paggalaw ng likido

AGRI

Makinarya sa Agrikultura

Mga disc harrow, seeder, conveyor system sa ilalim ng pinagsamang mga karga

MOTOR

Mga de-kuryenteng motor

Katamtamang laki ng mga pang-industriyang motor at mga gamit sa bahay

PWR

Power Transmission

Mga gearbox at reduction drive na nangangailangan ng tumpak na gear meshing

[S] Mga Kondisyon sa Imbakan

Mag-imbak sa isang cool, tuyo na kapaligiran na may relatibong halumigmig na hindi hihigit sa 60%. Panatilihin ang mga bearings sa kanilang orihinal na hindi nabuksan na packaging upang maiwasan ang kaagnasan.

[H] Mga Pag-iingat sa Pangangasiwa

Gumamit ng mga dalubhasang induction heater o mechanical mounting tool. Huwag ilapat ang mga mounting forces sa pamamagitan ng rolling elements upang maiwasan ang raceway brinelling.

[A] Katumpakan ng Alignment

Tiyakin ang pagkakahanay ng baras at pabahay sa loob ng 0.001 hanggang 0.003 radians; ang sobrang misalignment ay humahantong sa napaaga na pagkasira ng hawla at pagtaas ng temperatura sa pagpapatakbo.

[L] Pagsusuri ng pagpapadulas

Para sa mga bukas na bearings, i-verify ang compatibility sa pagitan ng factory-applied rust preventative at operational lubricant bago ang huling pagpupulong.

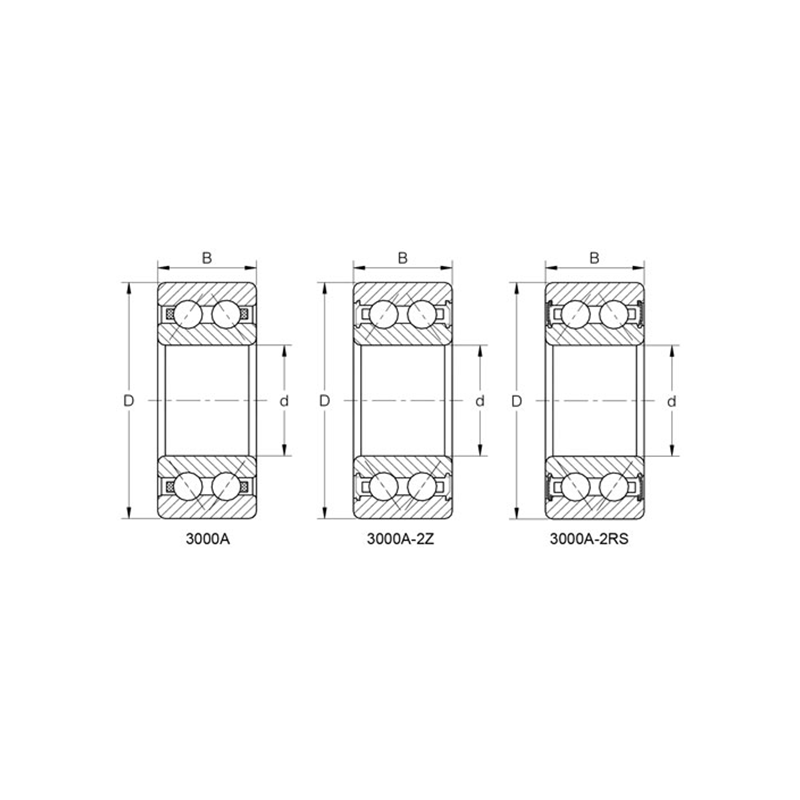

Pagtatalaga	Mga Pangunahing Dimensyon(mm)			Mga Pangunahing Rating ng Pag-load(KN)		Limitadong Bilis(rpm)		Timbang
Pagtatalaga	d	D	B	Dynamic(Cr)	Static(Cor)	Grasa	Langis	(kg)
3000A	10	26	12	5.5	3.2	18000	23000	0.022
3200A	10	30	14.3	7.5	4.3	16000	21000	0.05
3001A	12	28	12	6.1	3.7	17000	22000	0.025
3201A	12	32	15.9	9	4.9	14000	19000	0.058
3002A	15	32	13	8.5	5.4	14500	18000	0.036
3202A	15	35	15.9	10	6	11000	16000	0.066
3302A	15	42	19	14	8	10000	15000	0.13
3003A	17	35	14	9	6	12500	16000	0.042
3203A	17	40	17.5	12.7	7.8	9000	14000	0.096
3303A	17	47	22.2	17.3	10.4	8000	12000	0.18
3804A	20	32	10	4.9	3.9	13000	14300	0.02
3904A	20	37	13	9.3	6.6	12000	13200	0.046
3004A	20	42	16	14.2	9.6	11000	13000	0.08
3204A	20	47	20.6	19	12.1	8000	12000	0.16
3304A	20	52	22.2	19	12.3	8500	12000	0.22
3805A	25	37	10	5.5	4.9	11500	12700	0.025
3905A	25	42	13	9.6	7.5	11000	12300	0.062
3005A	25	47	16	15.2	11	9500	12000	0.1
3205A	25	52	20.6	20.6	13.9	7500	10000	0.19
3305A	25	62	25.4	27.6	17.8	7500	10000	0.367
3806A	30	42	10	5.7	5.6	10000	11500	0.03
3906A	30	47	13	9.9	8.3	9500	10500	0.095
3006A	30	55	19	20.3	15.5	8000	10000	0.16
3206A	30	62	23.8	25.7	18.5	6300	8500	0.31
3306A	30	72	30.2	37.2	25.9	6000	8000	0.59
3807A	35	47	10	6.1	6.2	8500	10000	0.035
3907A	35	55	15	12.9	11.3	8000	9500	0.138
3007A	35	62	20	24.2	20.4	6500	8500	0.24
3207A	35	72	27	30.4	23.5	5600	7500	0.51
3307A	35	80	34.9	46.1	35.3	5300	7000	0.82
3808A	40	52	10	6.4	6.9	7000	8500	0.04
3908A	40	62	16	17.4	15.8	6500	8000	0.158
3008A	40	68	21	24.5	20.8	6000	7800	0.279
3208A	40	80	30.2	40.8	30.2	5300	7000	0.64
3308A	40	90	36.5	54.9	40.1	4800	6300	1.06
3809A	45	58	10	6.7	7.7	6300	7000	0.055
3909A	45	68	16	17.9	17.2	6000	6800	0.183
3009A	45	75	23	39.3	36.4	5600	6200	0.364
3209A	45	85	30.2	42.8	34.5	4800	6300	0.72
3309A	45	100	39.7	72.1	52	4300	5600	1.24
3810A	50	65	12	7	8.4	6000	7500	0.075
3910A	50	72	16	19.1	19.6	5800	7200	0.189
3010A	50	80	23	42.3	41.9	5300	6600	0.395
3210A	50	90	30.2	43.2	35.3	4500	6000	0.78
3310A	50	110	44.4	84.9	62.6	4000	5300	1.96
3811A	55	72	13	12.8	14.4	5500	6500	0.01
3911A	55	80	19	20	21.7	5300	6200	0.282
3011A	55	90	26	43.7	44.7	4800	5800	0.581
3211A	55	100	33.3	53.9	47.2	4000	5300	1.03
3311A	55	120	49.2	106.3	82	3600	4800	2.4
3812A	60	78	14	13.6	16.2	5000	5500	0.14
3912A	60	85	19	21	23.8	4800	5300	0.303
3012A	60	95	26	47.2	53.4	4400	5000	0.621
3212A	60	110	36.5	61.3	52.6	3800	5000	1.4
3312A	60	130	54	121.4	95.1	3400	4500	3.24
3813A	65	85	15	15.1	18.3	4700	5200	0.182
3913A	65	90	19	21.4	24.8	4500	5000	0.324
3013A	65	100	26	49.5	59.2	4000	4800	0.661
3213A	65	120	38.1	73.4	66.6	3400	4500	1.84
3313A	65	140	58.7	137.5	109.6	2800	3700	3.9
3814A	70	90	15	18	21.9	4400	4800	0.19
3914A	70	100	23	25.8	30	4000	4600	0.516
3014A	70	110	30	54.2	58.9	3600	4400	0.95
3214A	70	125	39.7	80.5	73.8	3200	4300	1.98
3314A	70	150	63.5	154.5	125.1	2800	3800	4.7
3815A	75	95	15	16	20.3	4200	4700	0.224
3915A	75	105	23	26	31.3	3800	4300	0.546
3015A	75	115	30	57.7	66.5	3400	4000	1.003
3215A	75	130	41.3	87.9	81.4	3000	3600	2.01
3315A	75	160	68.3	171.4	134.8	2600	3200	6.3
3216A	80	140	44.4	103.7	97.5	2800	3600	2.48
3316A	80	170	68.3	190.1	151.7	2400	3400	7.21
3217A	85	150	49.2	111.8	106.4	2400	3500	3.2
3317A	85	180	73	189.4	234.5	2200	3200	8.3
3218A	90	160	52.4	111.8	106.4	2400	3200	4.5

3000A Serye

Double Row Angular Contact Ball Bearings
