Serye ng R

Ang R Series Deep Groove Ball Bearing ay isang malawak na ginagamit na uri ng bearing. Ito ay may mga katangian ng simpleng istraktura, madaling pag-install at mababang gastos sa pagpapanatili. Maaari itong makatiis sa radial load at ilang bidirectional axial load. Bilang karagdagan, ang R series deep groove ball bearings ay mayroon ding mga katangian ng mababang friction, mababang ingay at mababang vibration, at angkop para sa mga kondisyon ng high-speed na operasyon. Ang ganitong uri ng tindig ay nagbibigay ng iba't ibang uri ng istruktura, tulad ng may dust cover, sealing ring, atbp., upang matugunan ang mga pangangailangan ng iba't ibang mga kapaligiran sa pagtatrabaho.

Magpadala ng Inquiry

R SERIES · DEEP GROOVE · SOBRANG MALIIT

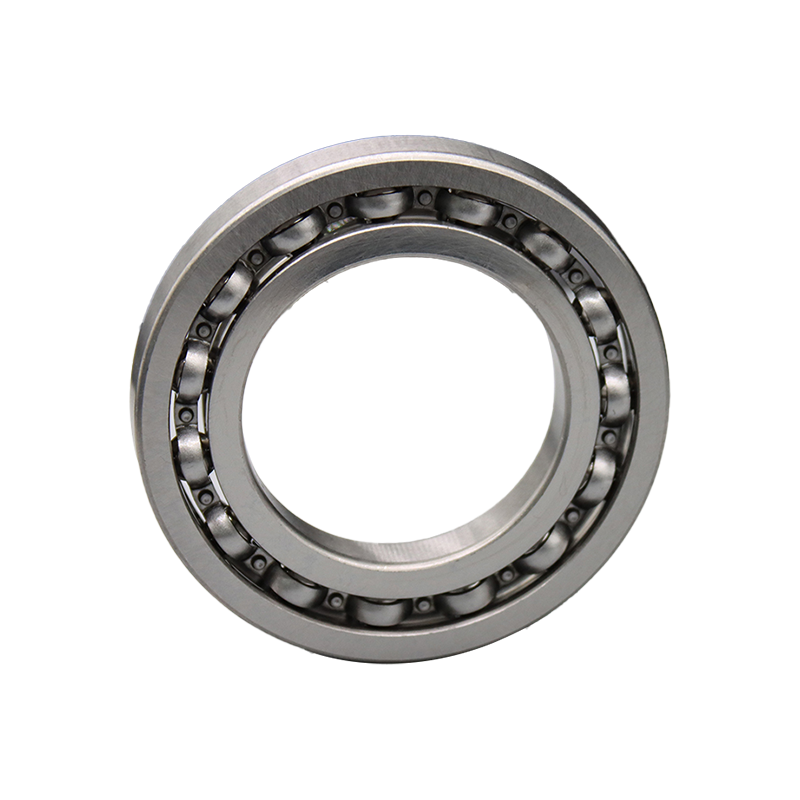

Serye ng R Deep Groove Ball Bearing

pulgada / metric bore bukas / may kalasag / selyadong P0 / P5 katumpakan

Compact na bakas ng paa

Dinisenyo para sa mga application na may limitadong espasyo, ang R series ay nagbibigay ng maaasahang radial at axial load support sa loob ng kaunting sobre.

Mga variant ng pulgada at sukatan

Magagamit na may mga karaniwang inch bore na laki (R4, R6, R8 atbp.) pati na rin ang mga katumbas na sukatan para sa pagpapalitan sa mga kasalukuyang disenyo.

Mga pagsasaayos ng pagbubuklod

Available ang mga variant na bukas, metal shielded (ZZ), o rubber sealed (2RS) upang matugunan ang mga partikular na kinakailangan sa kontaminasyon at pagpapadulas.

Makinis na operasyon

Tinitiyak ng mga precision-ground raceway at de-kalidad na bola ang mababang antas ng vibration at binabawasan ang acoustic noise sa mga sensitibong kagamitan.

Buod ng detalye

diameter ng bore 3.175mm - 12.700mm (0.125in - 0.500in)

Panlabas na diameter 7.938mm - 28.575mm (0.3125in - 1.125in)

Lapad 2.779mm - 7.938mm

Dynamic na rating ng pagkarga 0.5kN - 4.6kN

Static load rating 0.2kN - 2.3kN

Nililimitahan ang bilis (grasa) 18000 - 42000 rpm

Mga karaniwang aplikasyon

Mga instrumento

Mga aparato sa pagsukat, flow meter, at precision optical na kagamitan.

Mga de-kuryenteng motor

Maliit na fan motor, stepper motor, at miniature drive.

Automotive

Mga power window drive, door lock actuator, at sensor assemblies.

Medikal

Mga kagamitan sa ngipin, mga kagamitan sa pag-opera, at mga instrumentong diagnostic.

Robotics

Mga magkasanib na actuator, sensor pivot, at mekanismo ng gripper.

Mga kagamitan sa opisina

Mga printer, scanner, at paper feed system.

•

Imbakan at paghawak

Mag-imbak sa orihinal na packaging sa isang malinis, tuyo na kapaligiran. Iwasan ang pagkakalantad sa mga nakakaagnas na kemikal. Hawakan gamit ang malinis na guwantes upang maiwasan ang kontaminasyon ng mga raceway.

•

Gabay sa pag-mount

Ilapat ang puwersa nang pantay-pantay sa singsing na ini-mount. Gumamit ng press na may naaangkop na manggas ng suporta. Huwag kailanman direktang ilapat ang puwersa ng epekto sa tindig.

•

Lubrication

Ang mga selyadong variant ay pre-lubricated habang-buhay. Ang mga bukas na variant ay nangangailangan ng grasa o langis na tugma sa bilis ng pagpapatakbo at hanay ng temperatura.

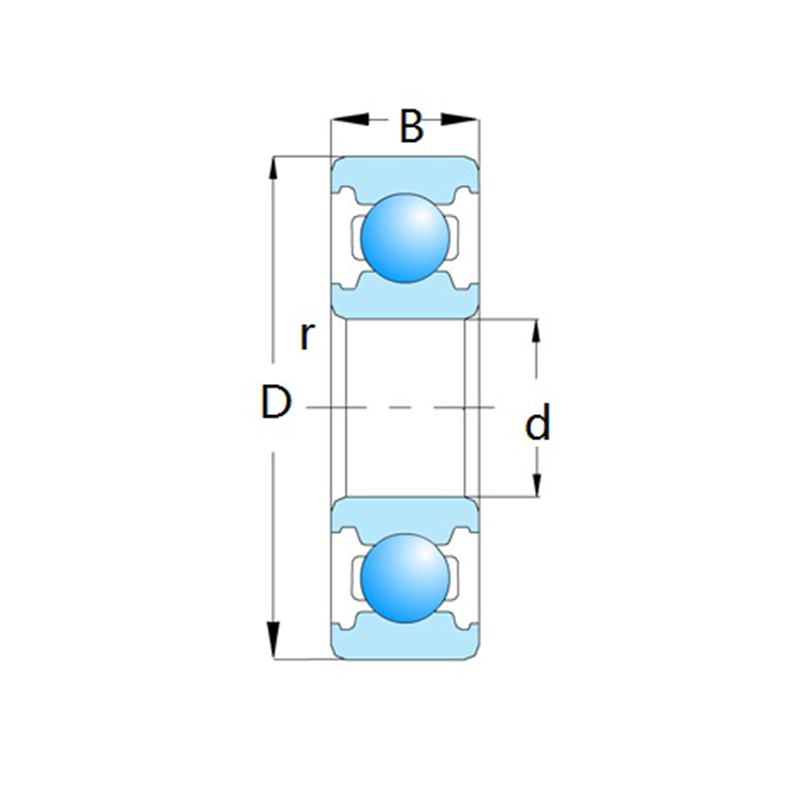

Pagtatalaga ng Bearsag	Dimensyon								Timbang
	d	d	D	D	B	B	rs msa	rs msa	Kg
	sa	mm	sa	mm	sa	mm	sa	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
