6900 Series Deep Groove Ball Bearings | Low Profile Bearings para sa Compact Machinery

6900 Serye

Ang 6900 Series Deep Groove Ball Bearing ay isang precision bearing na may panloob na diameter na 10mm, isang panlabas na diameter na 22mm at isang kapal na 6mm. Ang tindig na ito ay malawakang ginagamit sa mga motor, water pump, power tool, air compressor, mga gamit sa bahay at iba pang kagamitan, at pinapaboran ito para sa malakas nitong kapasidad na nagdadala ng pagkarga at matatag na operasyon. Kasabay nito, ang 6900 series bearings ay nangangailangan ng mataas na katumpakan ng produksyon at angkop para sa mataas na bilis ng pag-ikot at pagdadala ng ilang radial load. Ang mga ito ay kailangang-kailangan na mga pangunahing sangkap sa maraming kagamitang mekanikal.

Magpadala ng Inquiry

6900

Serye

Deep Groove

Ball Bearing

MALAWAK NA SEKSYON · PRODUCTION SUPPLY · ISO 15

Ang 6900 Series deep groove ball bearings ay sumasakop sa mas malawak na posisyon ng seksyon sa loob ng light-section deep groove range, na nagbibigay ng mas maraming radial capacity kaysa sa 6800 line sa mas maliit na panlabas na diameter kaysa sa katumbas na 6200 na laki. Ang saklaw ng bore ay tumatakbo mula 10 mm hanggang 50 mm, na may mga panlabas na diameter mula 22 mm hanggang 72 mm. Sinusunod ng produksyon ang mga sukat ng hangganan ng ISO 15. Ang mga pinindot na steel cage ay ibinibigay bilang pamantayan, na may glass-fibre reinforced polyamide na magagamit para sa mas mababang posisyon ng ingay. Ang mga clearance class na CN, C3, at C4 ay maaaring piliin sa yugto ng order, at ang pagsasaayos ng sealing ay naayos sa bawat line item. Ang mga batch record at dimensional na ulat ng inspeksyon ay kasama sa bawat kargamento.

Kapasidad sa light section

Ang mas malawak na mga singsing kaysa sa 6800 na linya ay nagpapataas ng mga rating ng radial load nang hindi lumilipat sa 6200 na sobre.

Configuration ng yugto ng order

Ang clearance, cage, at sealing ay naayos sa bawat linya ng purchase order sa isang boundary platform.

Nauulit na batch na output

Ang mga naka-lock na parameter ng proseso ay patuloy na tumatakbo sa katumpakan sa loob ng mga napagkasunduang tolerance band.

Inspeksyon trail

Ang mga batch record, dimensional na ulat, at materyal na sertipiko ay naglalakbay sa bawat kargamento.

ORDER REFERENCE

Bore 10–50 mm

Panlabas 22–72 mm

Lapad 6–12 mm

Dynamic C 4.6–24.0 kN

Static C0 2.4–14.5 kN

Cage Bakal / PA

Clearance CN / C3 / C4

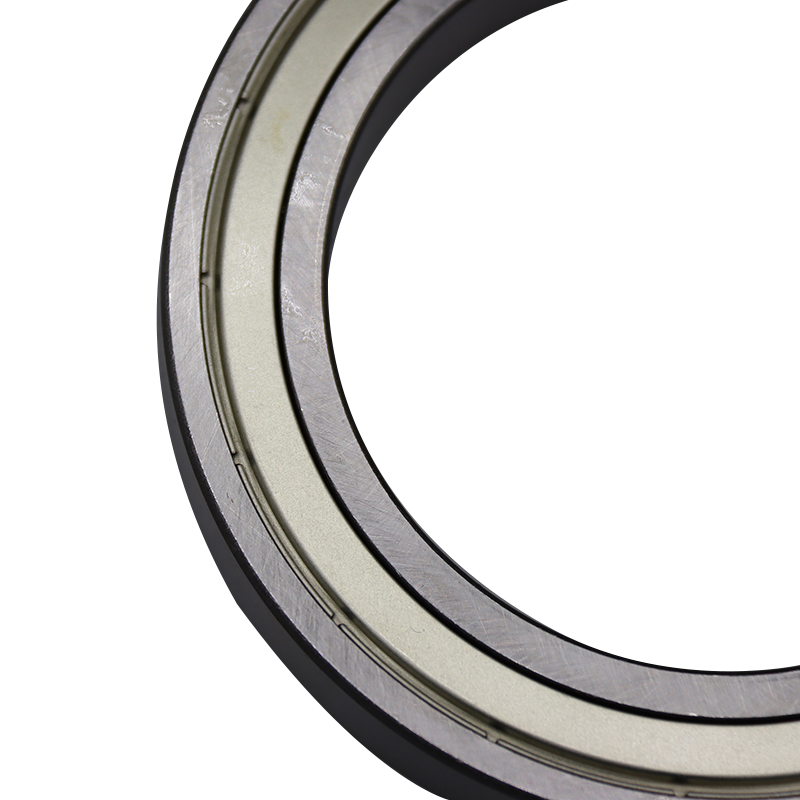

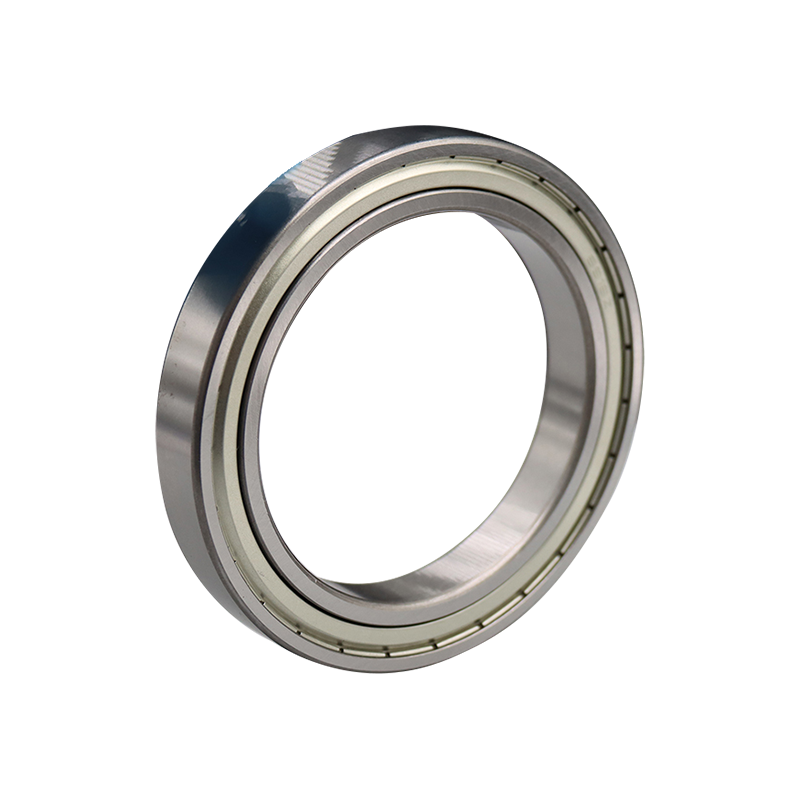

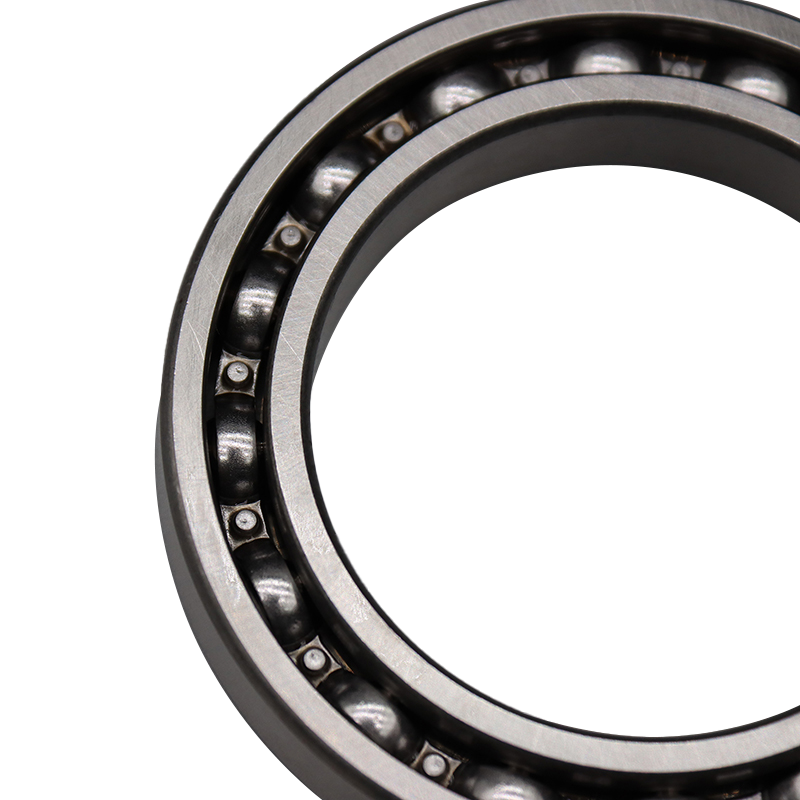

Pagtatatak Buksan / ZZ / 2RS

Katumpakan P0 / P6

Pack Karton / Tray

Mga lugar ng pagtutukoy

01 Nagtatapos ang pump drive Suporta sa baras sa maliit at katamtamang centrifugal pump na may serbisyong nakalantad sa alikabok.

02 Mga gear reducer shaft Input at intermediate na mga posisyon sa mga light-duty na unit na may mga fixed housing bores.

03 Suporta sa rotor ng motor Tapusin ang mga posisyon ng bracket sa mga maliliit at katamtamang motor na may katamtamang pangangailangan sa radial.

04 Mga yunit ng fan at blower Impeller shaft support sa mga kagamitan sa bentilasyon sa ilalim ng tuluy-tuloy na pagkarga.

05 Paghahatid ng mga roller Roller end bearings sa light conveying lines sa moderate load at speed.

06 Mga kalakip sa agrikultura Mga posisyon sa pagmamaneho at idler sa mga kagamitang nakalantad sa alikabok at mga pagbabago sa temperatura.

Mga katanungan ng mamimili

Paano maihahambing ang seksyong 6900 sa serye ng 6200?

Ang 6900 series ay may mas maliit na panlabas na diameter kaysa sa 6200 para sa parehong bore ngunit isang mas malawak na seksyon kaysa sa 6800. Ito ay nababagay sa mga pabahay kung saan ang 6200 diameter ay masyadong malaki habang ang 6800 rating ay hindi sapat.

May stock ba ang mga bersyon ng clearance ng C3?

Ang C3 ay dinadala sa semi-tapos na stock para sa mga karaniwang laki at nakumpirma sa bawat line item sa yugto ng order. Ang CN ay nananatiling default na klase para sa full-size na availability.

Maaari bang ipadala nang magkasama ang mga bukas at selyadong variant?

Oo. Ang Open, ZZ, at 2RS ay nagbabahagi ng mga dimensyon ng hangganan, kaya maraming configuration ng sealing ang pinagsama sa isang purchase order at nakumpirma sa sheet ng detalye.

Ano ang tumutukoy sa pagpili ng polyamide kumpara sa steel cage?

Sinasaklaw ng polyamide ang mas mababang mga posisyon ng ingay sa loob ng temperaturang kisame, habang ang bakal ay sumasaklaw sa mas mataas na temperatura at mga kondisyon ng shock. Sinusuri muna ang mga pagpapalit laban sa mga parameter ng application.

Warehouse at mga tala sa linya

Integridad ng packaging Panatilihing naka-sealed ang mga balot na nagbabawal sa kaagnasan hanggang sa isyu sa gilid ng linya. Ang bukas na packaging ay nakakakuha ng kahalumigmigan sa panahon ng pagbibisikleta ng temperatura.

Pindutin ang direksyon ng fit Ilapat ang puwersa sa singsing sa ilalim ng interference. Mag-load sa ball set ay nag-iiwan ng mga indentasyon na lumalabas bilang ingay sa pagtakbo.

Bore na kondisyon I-verify ang pag-ikot at pagtatapos sa ibabaw bago magkabit. Ang mga chip at burr ay nagbabago ng epektibong interference at nagpapaikli ng buhay.

Buksan ang variant ng grasa Itugma ang lagkit ng base ng langis sa bilis at temperatura. Dumating ang mga selyadong variant na napuno nang walang karagdagang hakbang.

Pagtatalaga ng Bearing	Dimensyon (mm)				Mga pangunahing rating ng pagkarga (kN)		Mga rating ng bilis(rpm)		Timbang
Pagtatalaga ng Bearing	d	D	B	rs min	Cr	Cor	Grasa	Langis	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
