Customized 1600 Serye Malalim na bola ng bola ng bola Tagagawa, Pabrika

1600 Serye

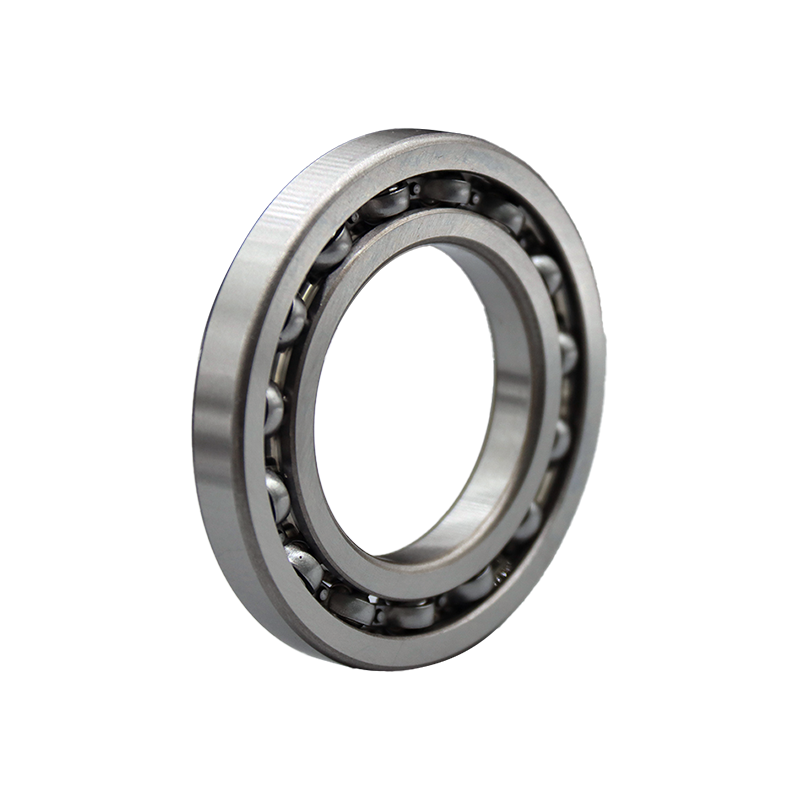

Ang 1600 Series Deep Groove Ball Bearing ay isang malawakang ginagamit na rolling bearing. Ito ay may mga katangian ng mababang friction resistance at mataas na bilis, at maaaring makatiis sa radial load o pinagsamang radial at axial load. Ang serye ng mga bearings ay binubuo ng isang panlabas na singsing, isang panloob na singsing, isang hanay ng mga bolang bakal at isang hanay ng mga kulungan. Mayroong iba't ibang mga modelo, tulad ng 16011, 16012, atbp., na may mga panloob na diameter mula 25mm hanggang 100mm, at iba-iba rin ang mga panlabas na diameter at kapal. Dahil sa mahusay na pagganap nito at malawak na hanay ng mga aplikasyon, ang 1600 series deep groove ball bearings ay may mahalagang papel sa makinarya, sasakyan, elevator at iba pang industriya.

Magpadala ng Inquiry

Panimula ng produkto

Ang 1600 Series deep groove ball bearings ay gumagamit ng extra-wide section design, na nagbibigay ng mas mataas na radial load capacity at mas mahusay na shaft stability kaysa sa standard light-section bearings ng parehong bore. Ang mga bore diameter ay sumasakop sa 10 mm hanggang 50 mm, ang mga panlabas na diameter ay 26 mm hanggang 80 mm, at mga lapad na 8 mm hanggang 18 mm, na nagpapahintulot sa serye na magkasya sa mga housing kung saan ang load margin ay higit na mahalaga kaysa sa pagiging compact. Sinusunod ng produksyon ang mga sukat ng hangganan ng ISO 15. Ang mga pinindot na steel cage ay karaniwan, na may mga polyamide na kulungan na inaalok para sa mga posisyong mababa ang ingay. Ang mga clearance class na CN, C3, at C4 ay mapipili sa yugto ng pagkakasunud-sunod, at ang mga open, ZZ, at 2RS sealing variant ay may parehong boundary platform. Ang bawat batch ay nagpapadala ng mga ulat ng dimensional na inspeksyon at mga sertipiko ng materyal.

Extra-wide na seksyon

Ang mas malawak na mga singsing ay nagpapataas ng kapasidad ng radial at nagpapahusay sa katatagan ng baras sa ilalim ng tuluy-tuloy na pagkarga, habang pinapanatili ang mga sukat ng bore na hindi nagbabago.

Isang boundary platform

Ang mga variant ng Open, ZZ, at 2RS pati na rin ang mga clearance class ay may parehong sukat, kaya ang isang bahagi ng pamilya ay sumasaklaw sa ilang mga assembly line.

Mga naka-lock na batch na parameter

Ang mga setting ng proseso ay naayos sa bawat pagtakbo, na pinapanatili ang katumpakan ng pagpapatakbo sa loob ng mga napagkasunduang tolerance band sa mga umuulit na purchase order.

Pakete ng inspeksyon

Ang mga batch record, dimensional na ulat, at materyal na sertipiko ay naglalakbay sa bawat kargamento para sa mga papasok na tseke at pag-audit.

Pag-order ng sanggunian

diameter ng bore 10 mm - 50 mm

Panlabas na diameter 26 mm - 80 mm

Lapad 8 mm - 18 mm

Dynamic na rating ng pagkarga 7.0 kN - 30.0 kN

Static load rating 3.8 kN - 18.5 kN

Mga pagpipilian sa hawla Pinindot na bakal / polyamide

Mga klase sa clearance CN / C3 / C4

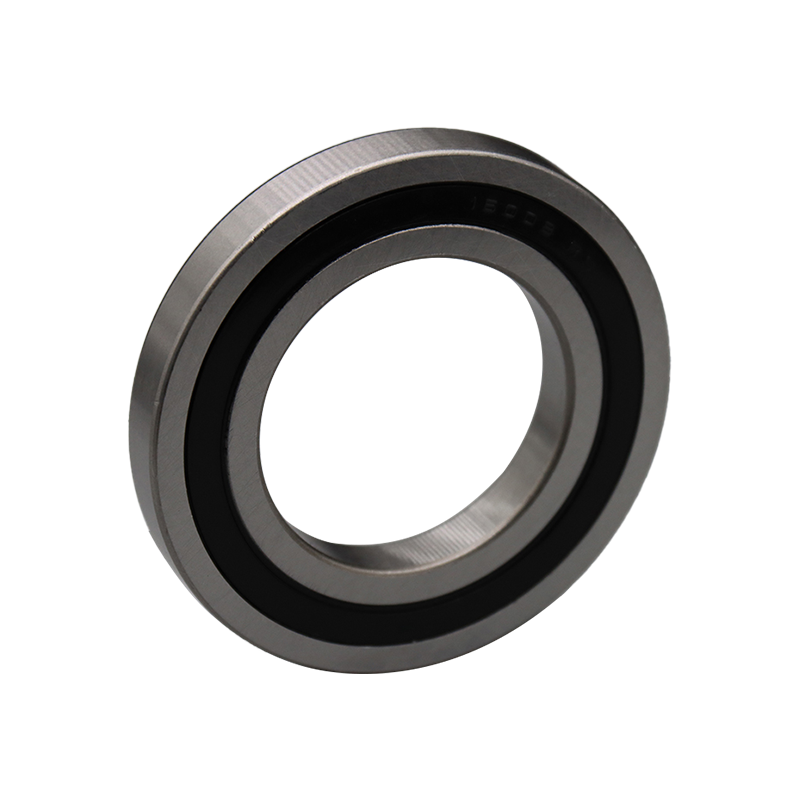

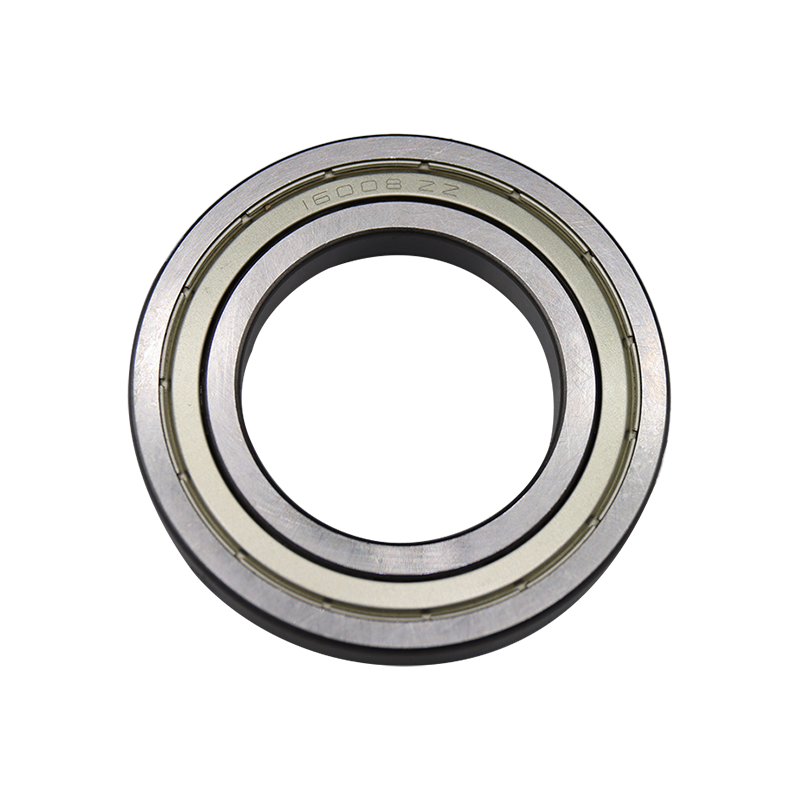

Mga variant ng pagbubuklod Buksan / ZZ / 2RS

Mga pagpipilian sa katumpakan P0 / P6

Packaging Pang-industriya na karton / bulk tray

Kung saan tinukoy ang serye

Mga pang-industriya na bomba

Suporta sa shaft sa centrifugal at positive displacement pump na nangangailangan ng karagdagang radial margin.

Mga reducer ng gear

Input at output shaft bearings sa light at medium reduction unit na may limitadong espasyo sa pabahay.

Mga de-kuryenteng motor

Rotor support kung saan ang mas malawak na seksyon ay nagpapabuti sa katatagan sa ilalim ng tuluy-tuloy na pagkarga.

Mga sistema ng conveyor

Roller end bearings sa material handling equipment na may katamtamang mga kinakailangan sa radial.

Makinarya sa agrikultura

Ang mga posisyon sa pagmamaneho at idler sa mga kagamitan na nakalantad sa alikabok at pana-panahong pagbabago ng temperatura.

Mga kagamitan sa tela

Suporta sa roller sa pagproseso ng makinarya na patuloy na tumatakbo sa stable na bilis.

Mga katanungan ng mamimili

Paano maihahambing ang 1600 series sa 6200 series?

Ang serye ng 1600 ay may mas malawak na seksyon kaysa sa 6200 na linya sa parehong butas, na nagbibigay ng mas maraming radial na kapasidad at mas mahusay na katatagan ng baras. Ang pagpili ay depende sa kung ang espasyo ng pabahay o load margin ay ang limiting factor.

Ang mga bersyon ng clearance ng C3 ay madaling magagamit?

Ang C3 clearance ay gaganapin sa semi-tapos na stock para sa mga karaniwang laki at nakumpirma sa bawat line item sa yugto ng order. Ang CN ay nananatiling default na klase para sa full-size na availability.

Maaari bang pagsamahin ang iba't ibang variant ng sealing sa isang order?

Oo. Ang mga variant ng Open, ZZ, at 2RS ay nagbabahagi ng mga dimensyon ng hangganan, kaya maraming configuration ng sealing ang maaaring lumabas sa isang purchase order at nakumpirma sa sheet ng detalye.

Anong dokumentasyon ang kasama ng maramihang pagpapadala?

Kasama sa maramihang pagpapadala ang mga talaan ng numero ng batch, mga ulat ng dimensional na inspeksyon, at mga sertipiko ng materyal. Ang mga karagdagang dokumento na kinakailangan para sa papasok na inspeksyon ay maaaring ayusin sa kumpirmasyon ng order.

Warehouse at mga tala sa linya

Integridad ng packaging

Panatilihing naka-sealed ang mga balot na nagbabawal sa kaagnasan hanggang sa isyu sa gilid ng linya. Ang bukas na packaging ay nakakakuha ng moisture sa panahon ng pagbibisikleta ng temperatura at nag-iiwan ng mga mantsa na nabigo sa papasok na inspeksyon.

Pindutin ang direksyon ng fit

Ilapat ang puwersa sa singsing sa ilalim ng interference. Ang pag-load na dumadaan sa ball set ay nag-iiwan ng mga indentasyon na lumalabas bilang ingay sa pagtakbo kapag naabot na ng assembly ang bilis ng pagpapatakbo.

Suriin ang kondisyon ng bore

I-verify ang pag-ikot at pagtatapos sa ibabaw bago magkabit. Ang mga chips at burr ay nagbabago sa epektibong interference at nagpapaikli sa buhay sa mga posisyong tuluy-tuloy na tungkulin.

Buksan ang variant na pagpapadulas

Itugma ang grease base oil lagkit sa bilis at temperatura. Ang mga selyadong variant ay dumating na pre-filled at hindi nangangailangan ng pre-assembly lubrication step.

1600 series na sobrang lapad programa sa suplay ng industriya batch traceability

Pagtatalaga ng Bearing	Dimensyon (mm)				Mga pangunahing rating ng pagkarga (kN)		Mga rating ng bilis(rpm)		Timbang
Pagtatalaga ng Bearing	d	D	B	rs min	Cr	Cor	Grasa	Langis	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
