FORD Pagdating ng Automotive Clutch Paglabas
FORD Pagdating ng Automotive Clutch Paglabas
FORD Pagdating ng Automotive Clutch Paglabas

FORD

Ang Ford clutch release bearing ay isang mahalagang bahagi ng transmission sa mga sasakyang Ford. Ito ay pangunahing ginagamit upang kontrolin ang paghihiwalay at kumbinasyon ng clutch habang nagmamaneho. Ito ay matatagpuan sa clutch system at konektado sa clutch pedal at pressure plate. Sa pamamagitan ng paglalapat ng presyon, ang release bearing ay humiwalay sa clutch, na nagbibigay-daan para sa maayos na paglilipat. Ang mataas na kalidad na mga release bearings ay maaaring mabawasan ang alitan at pagkasira, pagpapabuti ng paglilipat ng pagkalikido at kaginhawaan sa pagmamaneho. Bilang karagdagan, ito ay madalas na idinisenyo na may mataas na temperatura at paglaban sa kaagnasan sa isip upang makayanan ang mga hamon ng iba't ibang mga kondisyon sa pagmamaneho. Ang regular na inspeksyon at pagpapalit ng clutch release bearing ay maaaring epektibong mapahaba ang buhay ng serbisyo ng clutch system at matiyak ang pagiging maaasahan at kaligtasan ng sasakyan.

Magpadala ng Inquiry
FORD Bitawan ang Bearing

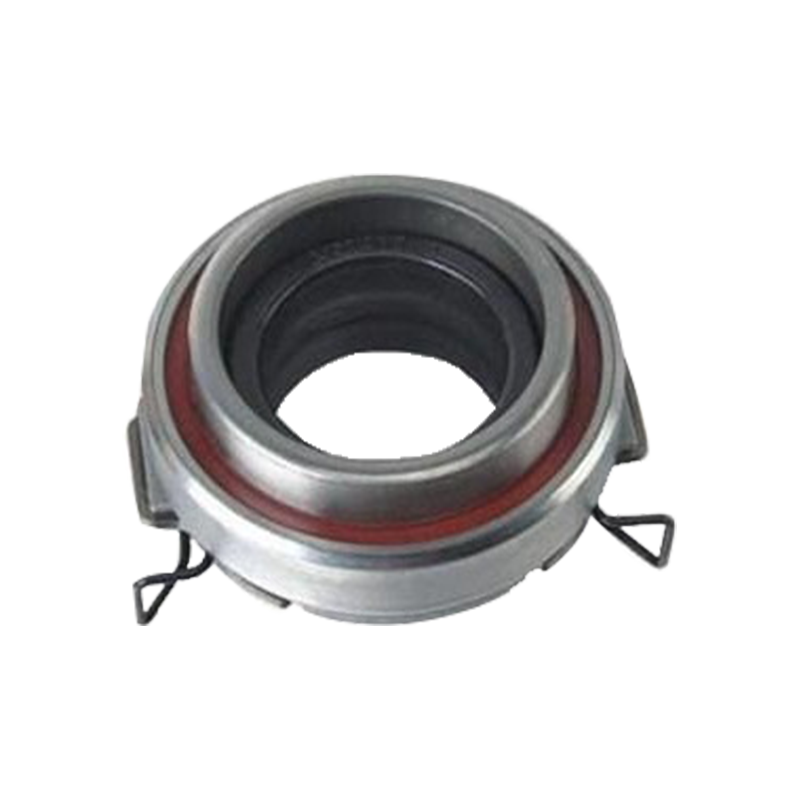

FORD Automotive Clutch Release Bearing

Ang clutch release bearing para sa Ford automotive applications ay gumagana bilang isang kritikal na interface sa pagitan ng clutch diaphragm spring at ng hydraulic o mechanical actuation system. Ang bahaging ito ay nagko-convert ng pedal force sa axial movement, na humihiwalay sa flywheel ng engine mula sa transmission input shaft. Ang bearing ay nagsasama ng isang self-centering na disenyo na may curved contact surface na nagpapanatili ng pagkakahanay sa diaphragm spring na mga daliri sa panahon ng clutch pedal travel. Binuo gamit ang one-piece drawn outer ring at reinforced inner ring, sinusuportahan ng unit ang mga axial load na nabuo sa panahon ng clutch disengagement. Ang bearing raceway ay induction-hardened sa 60-64 HRC, na nagbibigay ng paglaban sa brinelling sa ilalim ng paulit-ulit na engagement cycle. Ang hanay ng temperatura ng pagpapatakbo ay sumasaklaw sa -40°C hanggang 150°C, tugma sa mga karaniwang kapaligiran sa pabahay ng clutch. Gumagamit ang pagpuno ng grasa ng high-pressure lithium complex na may mga EP additives, na tinatakan ng dual-lip contact seal upang maiwasan ang pagpasok ng kontaminasyon mula sa clutch dust.

50,000 mga ikot ng pakikipag-ugnayan
0.3-0.5mm axial play tolerance

Mga teknikal na parameter

Saklaw ng panloob na diameter
30 mm hanggang 48 mm
Saklaw ng panlabas na diameter
52 mm hanggang 75 mm
Saklaw ng lapad
28 mm hanggang 42 mm
Dynamic na rating ng pagkarga
12.5 kN hanggang 28.0 kN

Pagkakabit ng Ford platform

  • Focus / C-Max (MT82, B6 gearbox)
  • Fiesta / EcoSport (IB5, B5 gearbox)
  • Mondeo / Galaxy (M66, 6-speed)
  • Transit / Tourneo (MT82, VMT6)
  • Mustang (MT82, Tremec)

Materyal na komposisyon

  • Panlabas na singsing: pinatigas ng case 20MnCr5
  • Inner ring: through-hardened 100Cr6
  • Cage: glass-fiber reinforced PA66
  • Mga Seal: FKM na may alikabok na labi
  • Grasa: Klüber Isoflex Topas NB52

Mga pangunahing pagtutukoy

01
Binabawasan ng self-aligning spherical contact face ang pag-load sa gilid sa mga daliri ng clutch diaphragm
02
Pre-greased sealed unit na walang maintenance na operasyon para sa 100,000 km service interval
03
Ang axial stiffness ay na-rate sa 2.8 kN/mm para sa pare-parehong pakiramdam ng clutch pedal
04
Pinipigilan ng mekanismo ng kompensasyon ng centrifugal throw-out ang spin-induced drag

Release bearing comparison — Mga detalye ng Ford OE

Parameter 23200 series (standard) Bersyon ng Ford HD
Static axial load (C0a) 24 kN 32 kN
Max. pakawalan ang stroke 9.5 mm 11.2 mm
Thermal resistance 120°C 150°C
Uri ng pagbubuklod Nag-iisang labi Kambal na alikabok na labirint

Mga karaniwang teknikal na katanungan

Paano mag-diagnose ng release bearing failure sa Ford manual transmissions?
Ang naririnig na huni o paggiling kapag bahagyang nadiin ang clutch pedal ay nagpapahiwatig ng pagkasira ng bearing. Ang kumpletong pagkabigo ay nagpapakita bilang tumaas na vibration ng pedal at kahirapan sa pagpasok ng reverse gear. Ang pagsukat ng axial endplay na lampas sa 1.2 mm ay nagpapatunay ng pagkasuot na lampas sa limitasyon ng serbisyo.
Compatibility sa dual-mass flywheel (DMF) system
Ang tindig ay napatunayan para sa mga aplikasyon ng DMF na may axial oscillation hanggang sa 0.8 mm. Para sa mga makina ng Ford EcoBoost na nilagyan ng self-adjusting clutches (SAC), gumamit ng variant code na FB na may pinahabang guide sleeve na 12 mm ang haba.
Mga pagtutukoy ng metalikang kuwintas ng pag-install at preload
Ilapat ang 25 Nm upang bitawan ang fork pivot bolt. Grasa ang guide tube na may Molykote G-n plus. Huwag i-compress ang bearing sa pamamagitan ng pagpilit sa clutch cover sa panahon ng pag-install — ang preload spring ay dapat manatiling hindi naka-compress hanggang sa koneksyon ng hydraulic line.
Paunawa sa serbisyo Palaging palitan ang release bearing kapag sineserbisyuhan ang clutch assembly. Ang muling paggamit ng bearing sa isang bagong pressure plate ay nagdudulot ng hindi pantay na mga pattern ng pagsusuot at binabawasan ang buhay ng serbisyo ng 40% hanggang 60%. Para sa mga modelo ng Focus at Mondeo na may hydraulic concentric slave cylinder (CSC), siyasatin ang hydraulic line kung may kontaminasyon bago i-install.

Mga Parameter ng Produkto

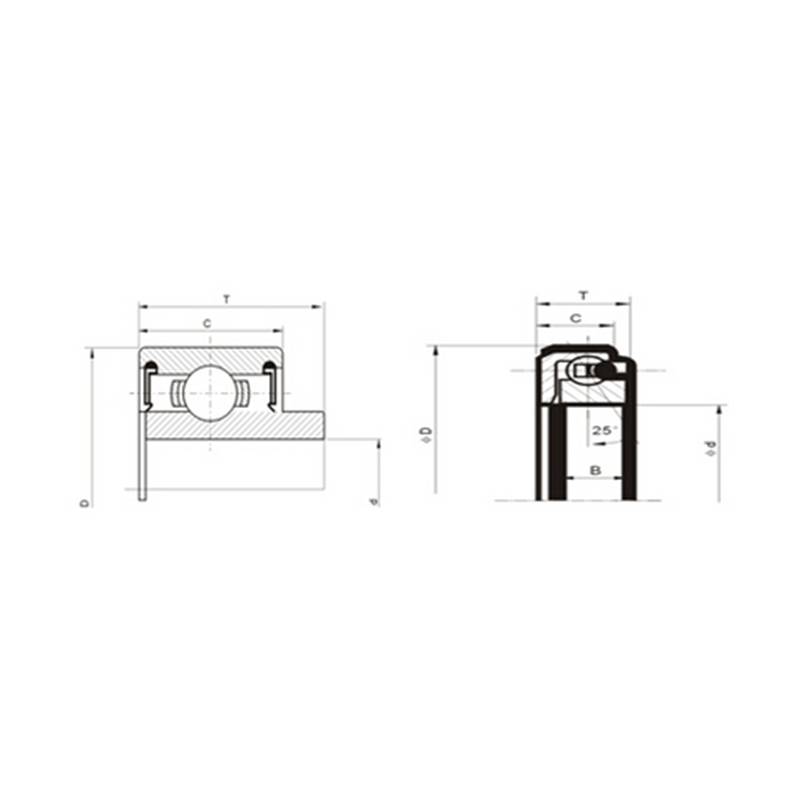

OE HINDI. SKF NO. Aplikasyon Mga sukat ng hangganan(mm)
d D h W
H606-16-510 VKC3507 FORD 36 54 24.5 77.7
E301-16-510A VKC3568 FORD 33.1 50 24.5 77.4
FE62-16-510 VKC3600 FORD 36.3 54 24.5 77.8
E8BZ-7548-A VKC3602 FORD 29.2 47 21.4 37.8
