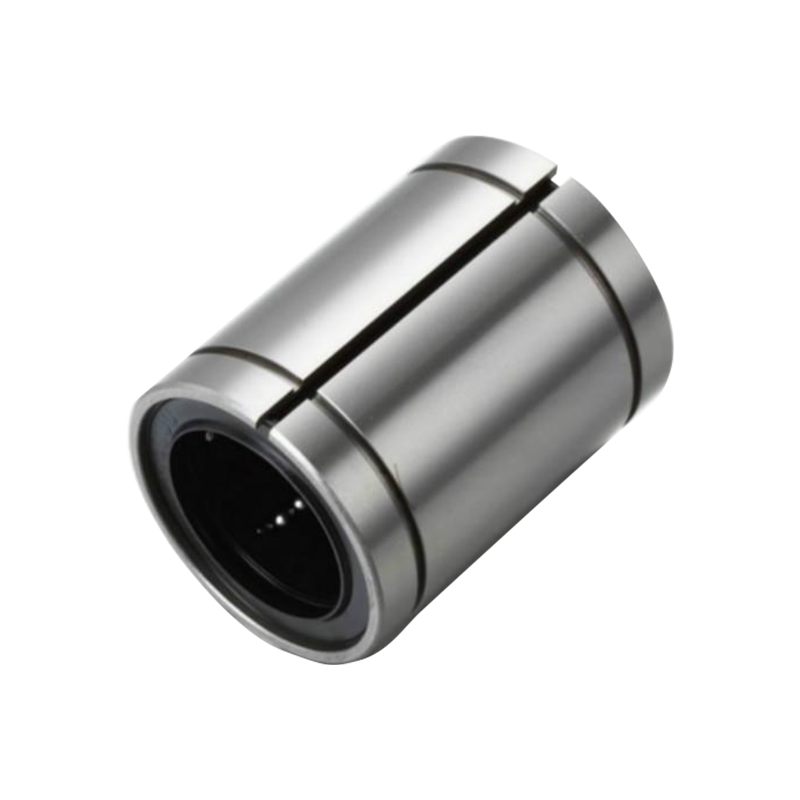

LME..UU..AJ Series adjustable linear ball bearings ay mga makabagong sangkap na sadyang idinisenyo para sa mga aplikasyon ng paggalaw ng high-precision. Gumagamit ito ng mataas na kalidad na bakal at advanced na teknolohiya sa paggamot sa ibabaw upang matiyak ang paglaban sa pagsusuot at buhay ng serbisyo. Ang serye ng mga produkto ay may isang adjustable na disenyo ng istruktura, at maaaring ayusin ng mga gumagamit ang clearance ng tindig ayon sa mga tiyak na pangangailangan, sa gayon nakakamit ang mas mahusay na kawastuhan at katatagan ng operating. Lme..uu..aj series bearings ay malawak na ginagamit sa kagamitan sa automation, pagproseso ng mekanikal, pag -print ng 3D at iba pang mga patlang, at maaaring epektibong mabawasan ang alitan at mapabuti ang kahusayan ng paggalaw. Bilang karagdagan, ang paraan ng pag -install ng seryeng ito ay simple at ang kakayahang umangkop ay malakas, ginagawa itong maginhawa para sa mga gumagamit na mabilis na palitan ang iba't ibang mga aparato. Kung sa isang high-load o high-speed operating environment, ang LME..UU..AJ Series ay maaaring mapanatili ang mahusay na pagganap at maging isang mahalagang bahagi ng modernong pang-industriya na automation.
Mga Parameter ng Produkto
| Resin retainer | Nominal shaft diameter | dr | Pangunahing sukat at pagpapaubaya | Eccentricity | Radial Clearance (MAX) | Pangunahing Rating ng Pag -load (KN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lme ... uu | Ball circuit | Timbang (kg) | Lme ... uu-aj | Ball circuit | Timbang | Lme ... uu-op | Ball circuit | Timbang (kg) | mm | mm | Tolerance | Tolerance | D mm | Tolerance (μM) | L mm | Tolerance (μM) | B mm | Tolerance (μM) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Dynamic | Static | ||
| LME3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | - | 8/0 | 7 | 0/-8 | 10 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | - | 8/0 | 8 | 0/-8 | 12 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 88 | 127 |
| Lme5uu | 4 | 11 | LME5UU-AJ | 4 | 10 | - | - | - | 5 | 5 | - | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 12 | -3 | 206 | 265 |
| Lme8uu | 4 | 20 | LME8UU-AJ | 4 | 19.5 | - | - | - | 8 | 8 | - | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | - | - | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | - | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | - | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78 ° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | - | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78 ° | 12 | -4 | 578 | 892 |
| Lme20uu | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | - | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60 ° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | - | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60 ° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | - | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50 ° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | - | 13/-2 | 62 | 0/-13 $ $ | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50 ° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | - | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50 ° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | - | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54 ° | 20 | -13 | 4700 | 9800 |
