Serye ng UCFL

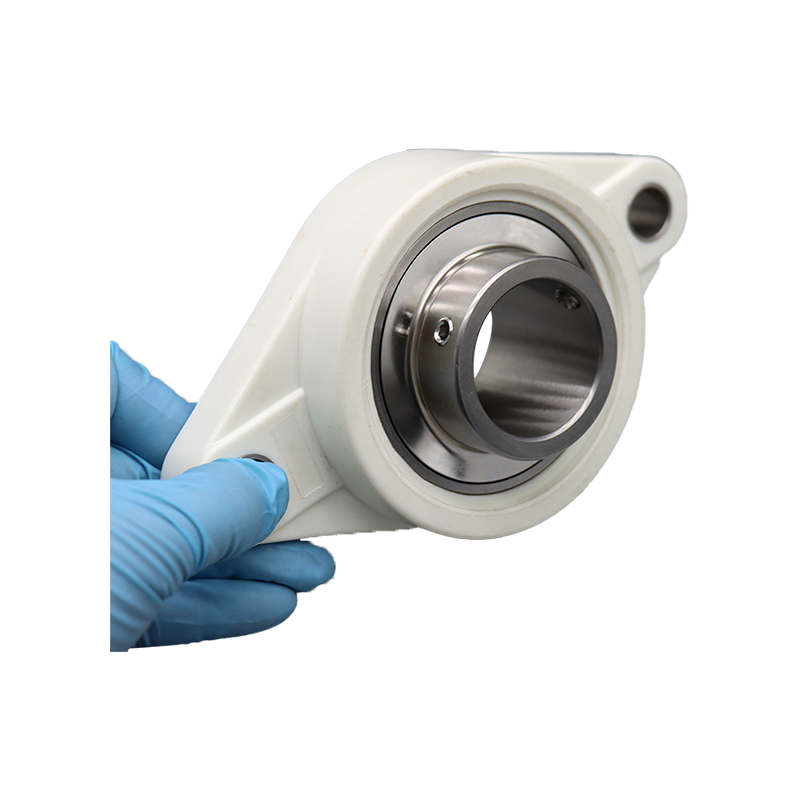

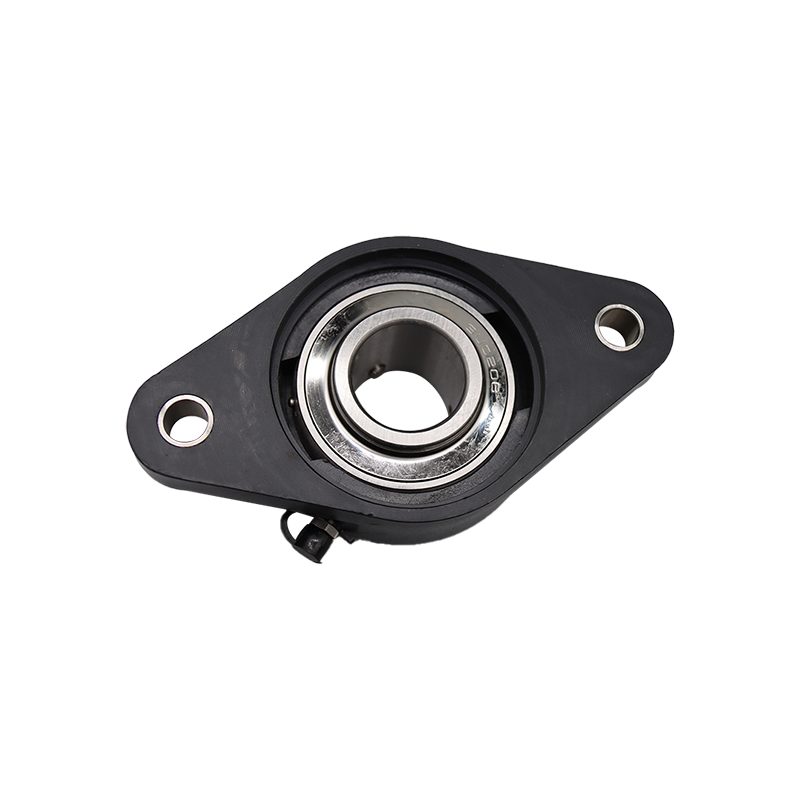

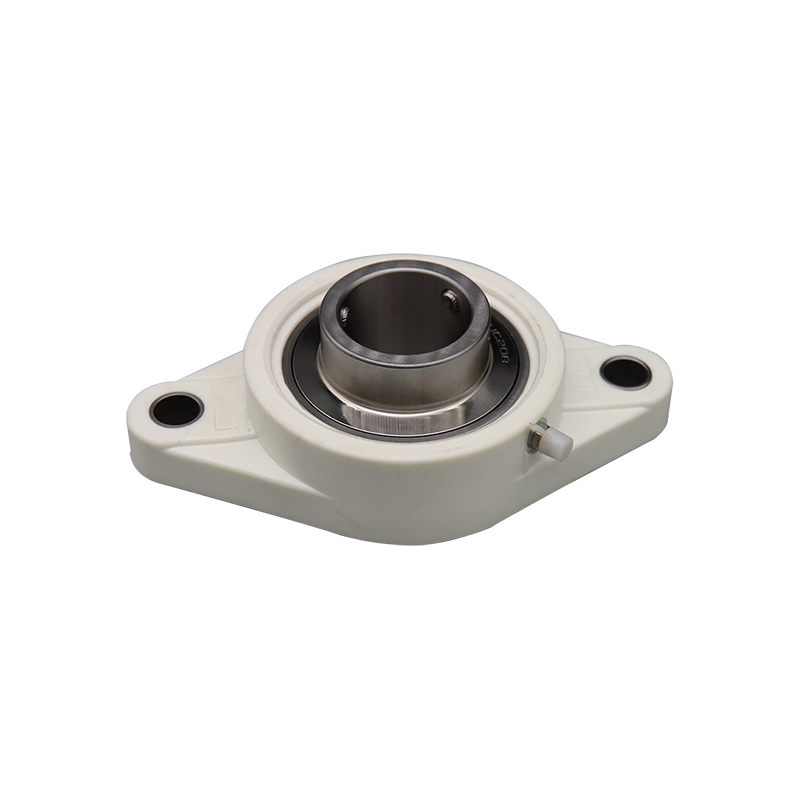

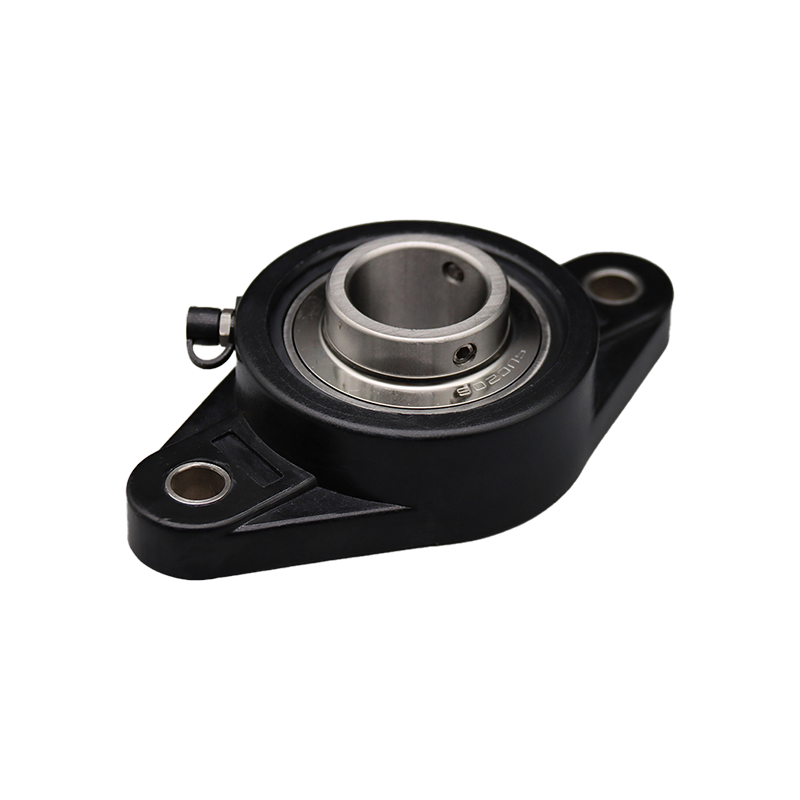

UCFL Series Pillow Block Bearings - Dual-Bolt Flange Configuration

Nagtatampok ang UCFL Series ng pillow block bearings ng cast iron housing at spherical outer ring sa bearing insert, na idinisenyo para sa mga application na nangangailangan ng alignment accommodation at matatag na mounting. Ang serye ng UCFL ay nagsasama ng dual-bolt flange configuration, na nagbibigay ng stability at load distribution sa isang compact form factor. Ang bearing insert ay sinigurado sa loob ng housing na may setscrew lock. Ang produktong ito ay ininhinyero upang matugunan ang mga pamantayang pang-industriya, na nag-aalok ng maaasahang solusyon para sa mga sistema ng paghahatid ng kuryente.

Mga Tampok ng Produkto

• Dual-Bolt Flange Housing: Ang pabahay ng UCFL ay inihagis mula sa mataas na uri ng bakal, na nagbibigay ng integridad ng istruktura at paglaban sa pagpapapangit sa ilalim ng pagkarga. Pinapadali ng two-bolt mounting pattern ang secure at diretsong pag-install sa mga frame ng kagamitan.
• Spherical Outer Ring: Ang bearing insert ay may spherical na panlabas na diameter, na nagbibigay-daan para sa paunang misalignment ng shaft sa panahon ng pag-mount. Ang tampok na ito ay tumatanggap ng static na angular misalignment hanggang 2° nang hindi nakompromiso ang pagganap.

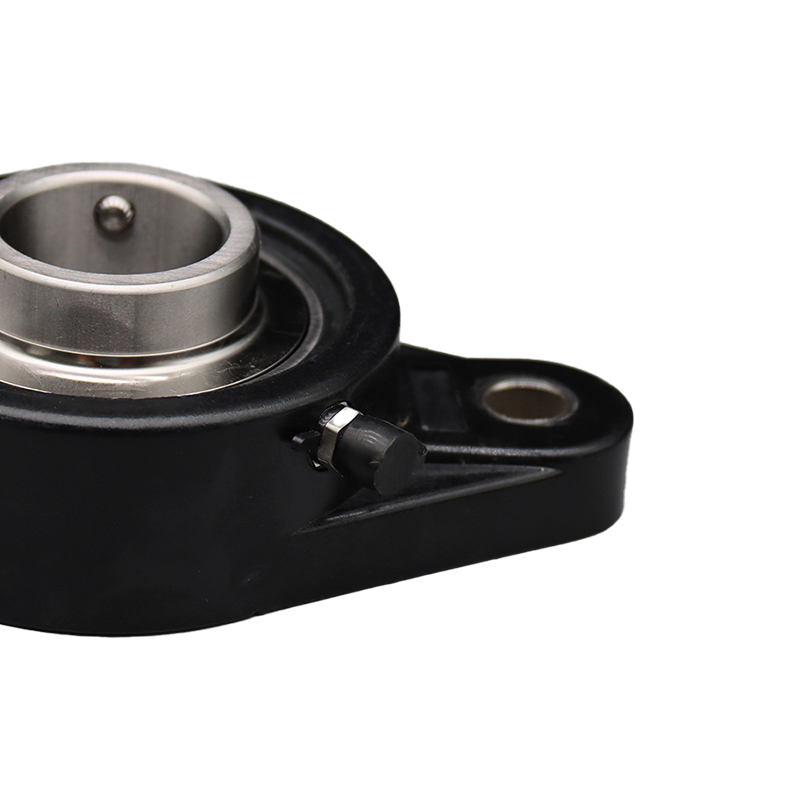

• Setscrew Locking Mechanism: Ang panloob na singsing ng tindig ay naka-secure sa baras gamit ang dalawang setscrew na nakaposisyon sa isang 120° anggulo. Tinitiyak ng paraan ng pag-lock na ito ang isang matatag na pagkakahawak sa baras, na pumipigil sa pagdulas at pagpapanatili ng concentricity sa ilalim ng mga operational load.
• Pre-Lubricated at Sealed: Ang bawat bearing ay pre-lubricated na may karaniwang grasa para sa agarang paggamit at nilagyan ng mga contact seal upang maiwasan ang pagpasok ng kontaminasyon at mapanatili ang pampadulas, na nagpapalawak ng buhay ng serbisyo sa iba't ibang mga operating environment.

Mga Lugar ng Aplikasyon

Ang produktong ito ay isang teknikal na bahagi para sa paggamit sa mga sumusunod na mekanikal na sistema at kagamitan:

• Mga sistema ng conveyor at kagamitan sa paghawak ng materyal.
• Mga makinarya sa agrikultura, kabilang ang pagbubungkal at pag-aani.
• Mga linya ng packaging at bottling.
• Makinarya sa paggawa ng tela.
• Mga tagahanga ng HVAC at pang-industriyang blower.

Mga Karaniwang Pagtatanong sa Pagkuha

1. Ano ang pagkakaiba sa pagitan ng UCFL at UCF pillow block bearings, at kailan ako dapat pumili ng isa sa isa?

Ang pangunahing pagkakaiba ay ang mounting configuration. Ang Serye ng UCFL nagtatampok ng two-bolt, elliptical flange housing, samantalang ang UCF series ay gumagamit ng four-bolt, square flange housing. Karaniwang ginagamit ang UCFL sa mga application kung saan pinaghihigpitan ang mounting space o kung saan sapat ang two-bolt pattern para sa mga kinakailangan sa pag-load, gaya ng sa mga vertical surface o machinery frame. Sa kabaligtaran, ang serye ng UCF ay nagbibigay ng mas matatag, mas mataas na load capacity mounting dahil sa four-bolt pattern nito. Ang pagpili ay dapat na batay sa mga tiyak na kinakailangan sa pag-load at magagamit na mounting space ng iyong disenyo. Para sa isang detalyadong pagsusuri ng pag-load, makakatulong ang aming pangkat ng teknikal na suporta sa pagpili ng naaangkop na serye at laki ng tindig.

2. Paano ko matukoy ang tamang laki ng tindig para sa aking baras at maiwasan ang napaaga na pagkabigo dahil sa misalignment o vibration?

Ang pagpili ng tamang laki ng tindig, partikular ang bore diameter (ID), ay kritikal sa pagtiyak ng tamang pagkakasya sa baras. Pinipigilan nito ang mga karaniwang isyu tulad ng pagkakaroon ng creep o pinsala sa baras. Ang napaaga na pagkabigo dahil sa misalignment ay pinapagaan ng spherical outer ring ng UCFL bearing, na tumanggap ng minor initial static misalignment. Gayunpaman, ang sobrang dynamic na misalignment o vibration na lampas sa kapasidad ng disenyo ng bearing ay maaaring humantong sa pagbawas ng buhay ng serbisyo. Upang maiwasan ito, kalkulahin ang aktwal na pagkarga, bilis ng pagpapatakbo, at temperatura ng application. Dapat mo ring i-verify na ang shaft tolerance at housing bore ay nasa loob ng tinukoy na mga limitasyon. Para sa mga kumplikadong aplikasyon o upang patunayan ang iyong mga kalkulasyon, kumonsulta sa mga talahanayan ng rating ng pagkarga ng tindig o humiling ng konsultasyon sa isa sa aming mga inhinyero ng aplikasyon.
